ZAZP 电动单座调节阀
一、电动单座调节阀--用途
ZAZP电动单座调节阀，由DDZ型直行程电动执行机构和直通单座阀两部分组成。以单项交流220V电源为动力，接受0~10mA或4~20mA直流信号，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。
二、ZAZP电动单座调节阀--阀体
形 式 | 直通单座铸造球型阀 |
公称通径 | 25－200mm |
公称压力 | PM1.6 、4.0、 6.4MPa |
法兰标准 | JB/T79.1、79.2-94等 |
上阀盖 | 标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封型－40~+350℃ |
压盖型式 | 螺栓压紧式 |
材 料 | 铸钢（ ZG230—450）、铸不锈钢（ ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti）等 |
填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料 |
三、ZAZP电动单座调节阀--阀内组件
阀芯型式 | 单座柱塞型阀芯 |
流量特性 | 等百分比特性和线性特性 |
材料 | 不锈钢（1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、17－4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |

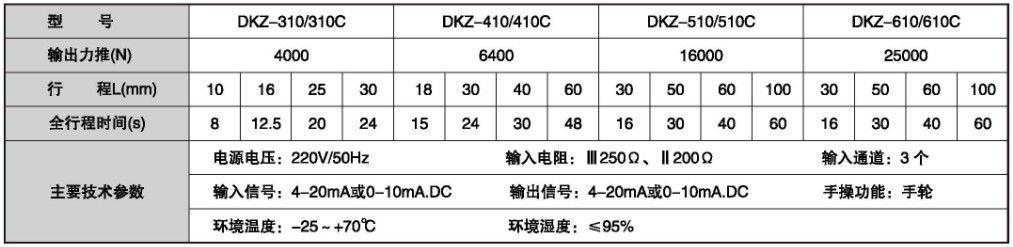

四、ZAZP电动单座调节阀--执行机构
五、电动单座调节阀--阀作用型式及附件
阀作用型式：电关式（B）；电开式（K）
附 件：DFD-07、09、1000型电动操作器

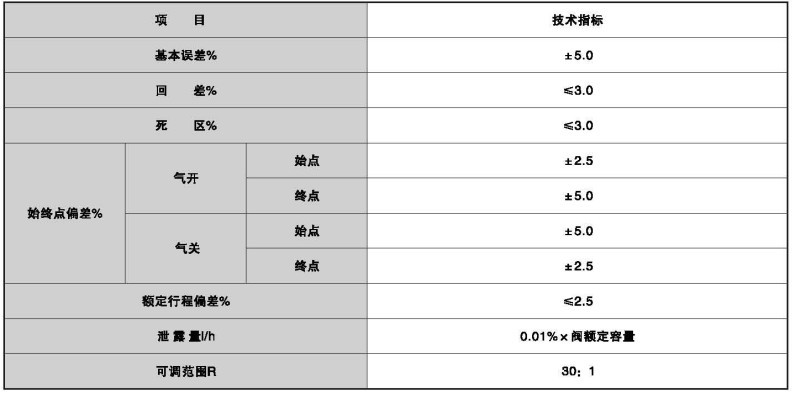

六、电动单座调节阀--性能

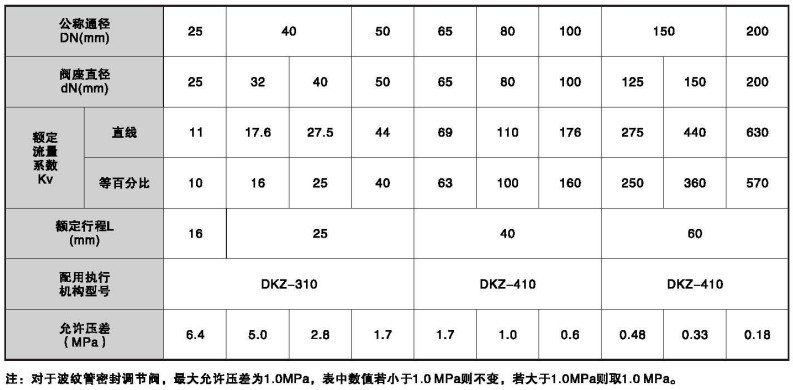

七、额定流量系数Kv、额定行程、配用执行机构型号、允许压差：

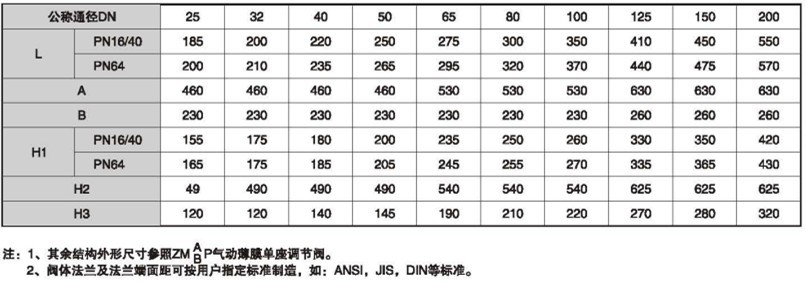

八、电动单座调节阀--连接尺寸
