ZDRV 电动V型调节球阀
一、ZDRV电动V型调节球阀--概述
ZDRV电动V型调节球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的最佳控制特性结合成一体,既可用作控制调节阀，又可作关断切断阀。适用于高粘度、悬浮液、纸浆等不干净、含纤维介质场合。
二、ZDRV电动V型调节球阀--特点
（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（2）具有一个Ｖ型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的精确性；
（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯ＰＴＦＥ杯形或是Ｏ型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当阀门关闭时，Ｖ型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，特别适用于管线结垢冻结或含有纤维和颗粒固体场合。
三、ZDRV电动V型调节球阀--技术参数
公称通径DN(mm) | 25～400 |
公称压力PN(MPa) | 1.6～6.4 |
公称压力Ps(MPa) | 强度试验 | 2.4～9.6 |
密封试验 | 1.76～7.0 |
材料代号 | C | P | R |
主要
零件 | 阀体 | WCB | ZG1Cr18Ni9Ti | ZGOCr18Ni12Mo2Ti |
球杆 | 2Cr13 | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti |
密封圈 | 聚四氟乙烯、不锈钢、硬质合金 |
填料 | 聚四氟乙烯、柔性石墨 |
适用
工况 | 适用介质 | 水,蒸汽,油品 | 硝酸类 | 醋酸类 |
适用温度 | -28～425℃ | -28～500℃ |
执行器 | 型 号 | GT系列、AW系列,SW系列、BAW系列, BRAY系列 |
气源压力 | 0.4～0.7MPa |
连接形式 | 对夹式、法兰式，法兰按JB79-59标准 |
基本误差 | 回差 | 死区 | 输入信号 | 气源
接口 |
电信号 | 气信号 |
全行程的
≤±2% | 全行程的
≤±2% | 全行程的
≤0.8% | 4～20mADC | 20～100Kpa | G1/8" G1/4" |
四、ZDRV电动V型调节球阀--性能
公称通径D（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 |
额定流量系数Cv | 32 | 43 | 78 | 90 | 160 | 250 | 360 | 610 | 1120 | 1850 | 2950 | 3700 | 7195 | 11466 |
公称压力PN（MPa） | 1.6、2.5、4.0、6.4 |
流量特性 | 近似等百分比（参见典型曲线图）、直线特性 |
阀板转角（度） | 0°～至90°（可调） |
允许泄漏量等级 | 软密封：零泄露
硬密封：≤额定Cv×0.001%
| 软密封：VI微气泡级，金属密封：≤额定CV×0.065% |
动作时间（S） | 0.5 | 1.0 | 2.5～4.0 | 7.0 | 10 |
可调节比 | 250:1 | 300:1 |

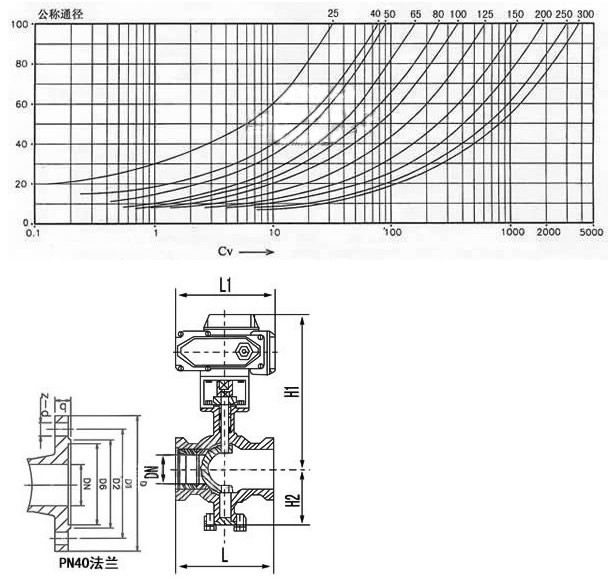

五、流量特性曲线
六、主要外形及连接尺寸
公称通径
DN(mm) | 尺 寸 (mm) |
对夹 | 法兰式 | L | H1 | H2 |
D | D | D1 | D2 | q | Z-Φd |
25 | 64 | 110 | 85 | 65 | 14 | 4-14 | 102 | 277 | 60 |
40 | 82 | 145 | 110 | 85 | 16 | 4-18 | 114 | 305 | 75 |
50 | 100 | 160 | 125 | 110 | 16 | 4--18 | 124 | 364 | 95 |
65 | 120 | 180 | 145 | 120 | 18 | 4-18 | 145 | 379 | 105 |
80 | 131 | 195 | 160 | 135 | 20 | 8-18 | 165 | 389 | 120 |
100 | 158 | 215 | 180 | 155 | 20 | 8-18 | 194 | 402 | 140 |
125 | 180 | 245 | 210 | 185 | 22 | 8-18 | 213 | 426 | 165 |
150 | 216 | 280 | 240 | 210 | 24 | 8-23 | 229 | 453 | 185 |
200 | 268 | 335 | 295 | 265 | 26 | 12-23 | 243 | 473 | 205 |
250 | 326 | 405 | 355 | 320 | 30 | 12-25 | 297 | 540 | 240 |
300 | 460 | 460 | 410 | 3750 | 30 | 12-25 | 338 | 590 | 290 |
350 | 470 | - | - | - | - |
| - |
|
|
400 | 525 | - | - | - | - |
| - |
|
|
