ZDLM 电子式电动套筒调节阀
一、ZDLM电子式电动套筒调节阀--概述
ZDLM型电子式电动套筒调节阀是由3810L型（或PSL系列）直行程电子式电动执行机构和精小型套筒阀组成。内含伺服功能，接受统一的4~20mA或1~5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
二、ZDLM电子式电动套筒调节阀--主要特点
1、采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、比普通的单、双座调节阀噪声降低10dB左右。
4、结构简单，装拆维修方便。
三、电子式电动套筒调节阀--阀体
型式：直通铸造球型阀
公称通径：25~300mm
公称压力：PN1.6、4.0、6.4MPa
法兰标准：JB/T79.1-94、79.2-94等
材料：铸钢（ZG230-450 )、铸不锈钢（ZG1Cr18Ni9Ti、 ZG1Cr18Ni12Mo2Ti）等
上阀盖：标准型-17－+230℃、散热型+230－+450℃、低温型-60－+196℃、波纹管密封型-40~+350℃
压盖型式：螺栓压紧式
填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
四、电子式电动套筒调节阀--阀内组件
阀芯型式：压力平衡式阀芯
流量特性：等百分比特性和线性特性
材料：不锈钢（1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

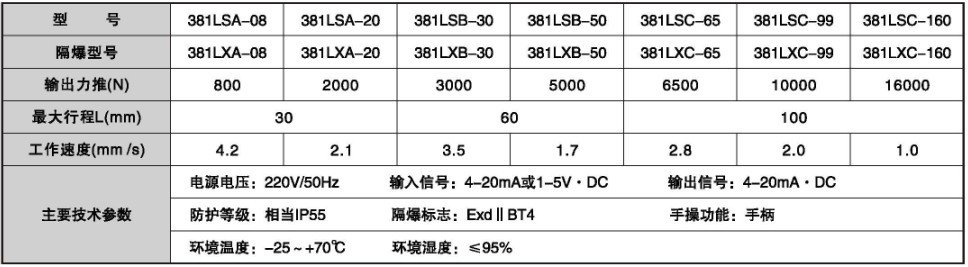

五、电子式电动套筒调节阀--执行机构
六、ZDLM电子式电动套筒调节阀--阀作用型式
电关式（B）、电开式（K）

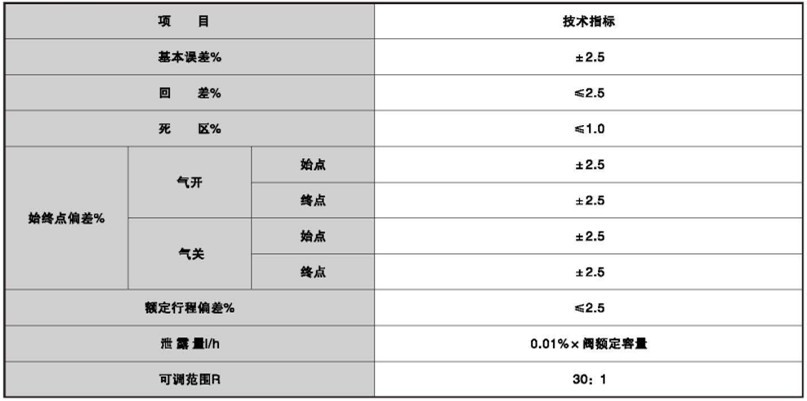

七、ZDLM电子式电动套筒调节阀--性能

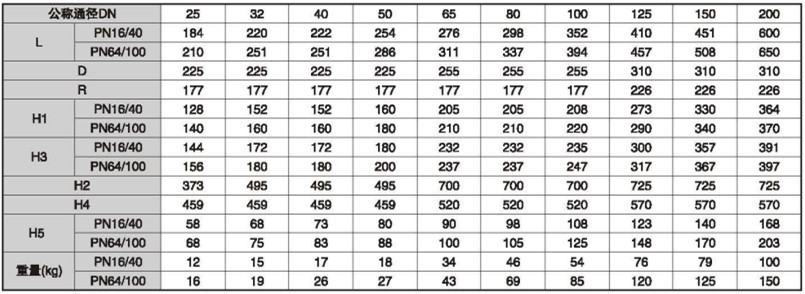

八、ZDLM电子式电动套筒调节阀--外形尺寸
注：1、其余结构外形尺寸参照ZJHM精小型气动薄膜套筒调节阀。 2、表中重量为配用PSL型执行机构数据。
3、阀体法兰及法兰端面距可按用户指定标准制造，如：ANSI，JIS，DIN等标准。

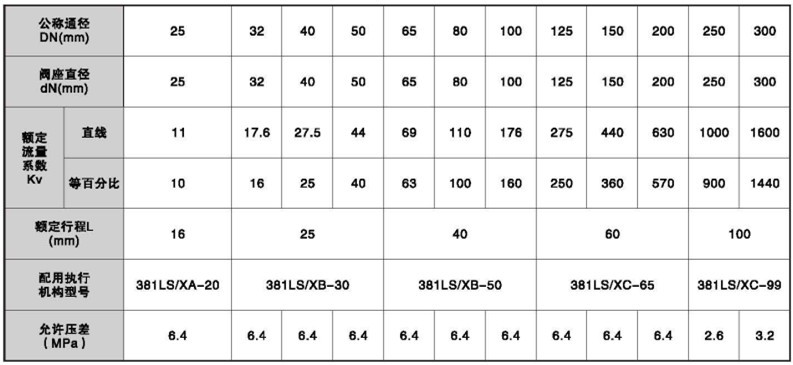

九、额定流量系数Kv、额定行程、配用执行机构型号、允许压差
注：对于波纹管密封调节阀，最大允许压差为1.0MPa，表中数值若小于1.0MPa则不变，若大于1.0MPa则取1.0MPa。
