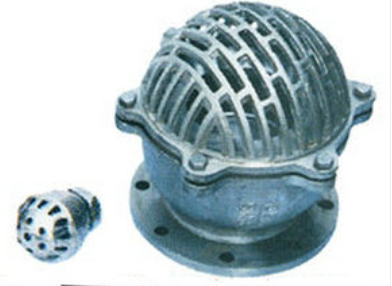

H42X底阀
一、产品概述
底阀是一种节约能源的阀门,一般安装在水泵水下吸管的底端.限制水泵管内液体返回水源,起着只进不出的功能.阀盖上有很多个进水品和加强筋,起到了不易堵塞,主要应用在抽水的管路上.水道和支承的作用.口径有单瓣,双瓣,多瓣型.有法兰连接和螺纹连接。其他名称：内螺纹升降式底阀、井底阀、吸水阀、滤水阀、莲蓬头；升降式底阀－法兰井底阀；旋启式底阀－法兰旋启式井底阀。
二、产品特点
型号：H42X厎阀 | 品牌：网野 |
连接形式:法兰 | 主体材料：铸钢、不锈钢、合金钢等 |
公称通径：DN25-DN300mm | 3C阀门类别：工业 |
适用介质：水 | 工作温度：常温 |
标准：国标 | 压力环境：常压 |
三、产品采用标准
试验标准:GB/T13927-1992
执行标准：Q/12 NJ3583-2001
四、主要外形尺寸
型号 | 公称通径 DN(mm) | H | D | D1 | D2 | Z-d | 适用介质 | 适用温度 |
H42X | 32 | 105 | 120 | 90 | 70 | 4-φ14 | 水、油、液体 | 不锈钢 ≤150℃ |
40 | 110 | 130 | 100 | 80 | 4-φ14 |
50 | 125 | 140 | 110 | 90 | 4-φ14 |
65 | 150 | 160 | 130 | 110 | 4-φ14 |
80 | 175 | 185 | 150 | 128 | 4-φ18 |
100 | 190 | 205 | 170 | 148 | 4-φ18 |
125 | 240 | 235 | 200 | 178 | 8-φ18 |
150 | 280 | 260 | 225 | 202 | 8-φ18 |
200 | 360 | 315 | 280 | 258 | 8-φ18 |
