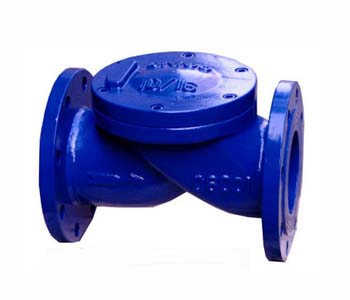

HC44X橡胶瓣止回阀
一、产品概述
HC44X（SFCV）橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成，主要用于给排水系统、石油、化工等工业部门的管道出口处，防止介质逆流。由于本产品的封圈采用倾斜设计，关闭时间短，可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成，耐冲刷，密封性能好，产品结构简单、保养、维修、运输均很方便。
二、产品特点
型号：HC44X | 品牌：网野 |
连接形式:法兰 | 主体材料：铸钢、不锈钢 |
公称通径：DN40-DN500mm | 3C阀门类别：工业 |
适用介质：水、油品和蒸汽 | 工作温度：常温 |
标准：国标 | 压力环境：常压 |
三、产品采用标准
法兰标准：符合GB/T 17241.6和GB/T 9113标准
试验标准：符合GB/T 13927和AP 1598标准
四、主要外形尺寸
主要外形尺寸
公称通径(DN) | L | H |
40 | 165 | 180 |
50 | 200 | 190 |
65 | 215 | 210 |
80 | 240 | 230 |
100 | 290 | 250 |
125 | 330 | 280 |
150 | 355 | 315 |
200 | 500 | 370 |
250 | 620 | 430 |
300 | 700 | 475 |
350 | 785 | 550 |
400 | 915 | 600 |
