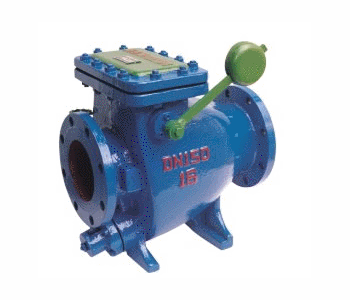

HH44X微阻缓闭止回阀
一、产品概述
HH44X微阻缓闭止回阀用于给排水管道，安装在是水泵出口处用来防止介质逆流和消除破环性水锤，并能有效地减少阀门关闭水锤压力，可保障官网安全运行，它具有阀瓣轻、开度大、节电效果显著，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
二、产品特点
型号：HH44X | 品牌：网野 |
连接形式:法兰 | 主体材料：铸钢、不锈钢 |
公称通径：DN40-DN500mm | 3C阀门类别：工业 |
适用介质：水、油品和蒸汽 | 工作温度：常温 |
标准：国标 | 压力环境：常压 |
三、产品采用标准
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
设计制造标准:API6D、GB/T12235
四、主要外形尺寸
公称压力 (MPa) | 公称通径DN(mm) | 尺寸(mm) |
L | H | B |
1.0
1.6
2.5 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 |
65 | 290 | 320 | 290 |
80 | 310 | 354 | 300 |
100 | 350 | 350 | 320 |
125 | 400 | 380 | 340 |
150 | 480 | 500 | 410 |
200 | 500 | 580 | 450 |
250 | 600 | 670 | 550 |
300 | 700 | 730 | 580 |
350 | 800 | 820 | 630 |
400 | 900 | 920 | 700 |
450 | 1000 | 950 | 800 |
500 | 1100 | 1100 | 900 |
600 | 1300 | 1200 | 990 |
700 | 1400 | 1550 | 1120 |
800 | 1500 | 1700 | 1300 |
