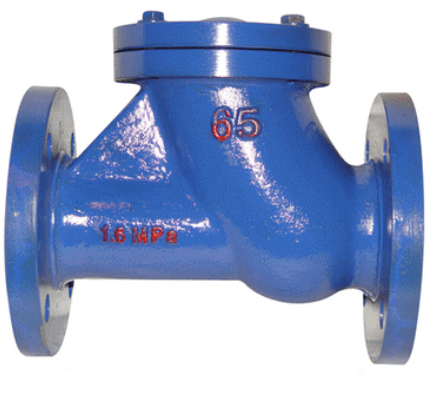

HQ41X球形止回阀
一、产品概述
无磨损球形止回阀采用橡胶包皮滚球为阀瓣，在介质的作用下，可在阀体内的整体式滑道上作上下左右滚动，从而打开或关闭阀门。消声式关闭，不产生水锤，密封性能好。阀体采用全水流通道，流量大，阻力小，水头损失比旋启式小50%。水平或垂直安装均可，可用于冷水、热水、工业及生活用水管网系统中，更适用潜水排水污泵，介质温度为≤80℃。
二、产品特点
型号：HQ41X | 品牌：网野 |
连接形式:法兰 | 主体材料：铸钢、不锈钢 |
公称通径：DN50-DN350mm | 3C阀门类别：工业 |
适用介质：水 | 工作温度：常温 |
标准：国标 | 压力环境：常压 |
三、产品采用标准
连接标准：GB/T 17241.6和EN1092
测试标准：GB/T 13927和API598
法兰标准:GB/T 17241.6 GB/T 9113
四、主要外形尺寸
球形止回阀主要连接外型尺寸：
DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 216 | 214 | 293 | 305 | 381 | 4063 | 495 | 622 | 698 | 787 |
H(mm) | 185 | 210 | 245 | 280 | 335 | 400 | 495 | 600 | 715 | 800 |
