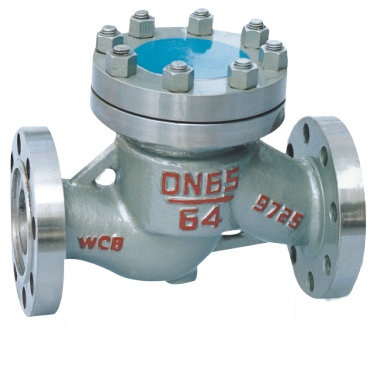

H41H升降式止回阀
一、产品概述
升降式止回阀是指依靠介质本身流动而自动开、闭阀瓣，依靠阀瓣自重和流体压差实现自动阻止流体介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。
二、产品特点
型号：H41H升降式止回阀 | 品牌：网野 |
连接形式: | 主体材料：铸钢、不锈钢、合金钢等 |
公称通径：DN40-DN200mm | 3C阀门类别：工业 |
标准：国标 | 压力环境：常压 |
适用介质：水、油品、蒸汽 | 工作温度：常温 |
三、产品采用标准
设计制造标准：GB/T 12235-2007
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
四、主要外形尺寸
主要尺寸及重量：
称压力
PN | 公称通径
DN | 主要连接尺寸 | 外形
尺寸 |
L | D | D 1 | D 2 | D 6 | b | f | f 1 | Z-φd | H |
1.6MPa | 40 | 200 | 145 | 110 | 85 | - | 16 | 2 | - | 4-18 | 95 |
50 | 230 | 160 | 125 | 100 | - | 16 | 2 | - | 4-18 | 105 |
65 | 290 | 180 | 140 | 120 | - | 18 | 2 | - | 4-18 | 120 |
80 | 310 | 195 | 165 | 135 | - | 20 | 3 | - | 8-18 | 130 |
100 | 350 | 215 | 180 | 155 | - | 20 | 3 | - | 8-18 | 140 |
125 | 400 | 245 | 210 | 185 | - | 22 | 3 | - | 8-12 | 155 |
150 | 480 | 280 | 240 | 210 | - | 24 | 3 | - | 8-23 | 180 |
200 | 600 | 335 | 295 | 265 | - | 26 | 3 | - | 12-23 | 215 |
