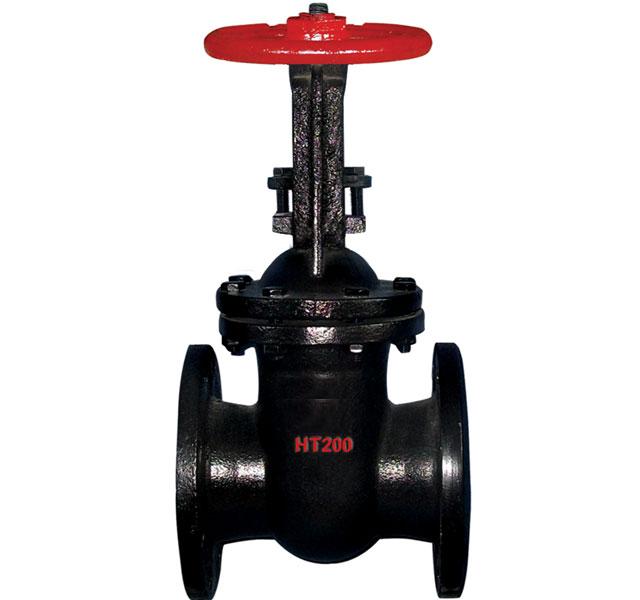

Z44T、Z44W、Z44H型PN10、PN16铁制平行式双闸板闸阀
一、产品概述
平行式双闸板闸阀,平行式双闸板闸阀除具有弹性座封闸阀的优点之外,并可以较直观阀门开度,启闭迅速可靠,故常应用消防及工业系统.一般安装于距地面较高位置,结构紧凑、设计合理,阀门刚性好,通道流畅,流阻系数小。密封面采用不锈钢和硬质合金,使用寿命长。广泛适用于石油化工,火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、产品特点
型号:Z44T | 品牌:网野 |
连接形式:法兰 | 主体材料:铸铁 |
公称通径:700mm | 适用介质:水 |
材质:铸铁 | 标准:国标 美标 日标 |
外形:大型 | 流动方向:单向 |
三、产品采用标准
设计制造:按GB/T12234-89
结构长度:按GB/T12221-89
法兰面尺寸:按JB79 GB/T9112-9131
检查与试验:按JB/T9092-99 GB/T13927-92
四、主要外形尺寸
Z44T、Z44W、Z44H 型 PN10 铁制平行式双闸板闸阀主要外形及结构尺寸(mm) |
DN | L | D | D1 | D2 | b | H | H1 | z×Φd | D0 | 重量/kg |
50 | 180 | 160 | 125 | 100 | 20 | 268 | 328 | 4×Φ18 | 180 | 19 |
65 | 195 | 180 | 145 | 120 | 20 | 302 | 376 | 4×Φ18 | 180 | 22 |
80 | 210 | 195 | 160 | 135 | 22 | 345 | 446 | 4×Φ18 | 200 | 29 |
100 | 230 | 215 | 180 | 155 | 22 | 395 | 520 | 8×Φ18 | 200 | 35 |
125 | 255 | 245 | 210 | 185 | 24 | 478 | 624 | 8×Φ18 | 240 | 62 |
150 | 280 | 390 | 240 | 210 | 24 | 55 | 730 | 8×Φ23 | 240 | 75 |
200 | 330 | 335 | 295 | 265 | 26 | 720 | 950 | 8×Φ23 | 320 | 130 |
250 | 380 | 390 | 350 | 320 | 28 | 852 | 1140 | 12×Φ23 | 320 | 196 |
300 | 420 | 440 | 400 | 368 | 28 | 990 | 1330 | 12×Φ23 | 400 | 240 |
350 | 450 | 500 | 460 | 428 | 30 | 1116 | 1508 | 16×Φ23 | 400 | 300 |
400 | 480 | 565 | 515 | 482 | 32 | 1268 | 1717 | 16×Φ25 | 500 | 484 |
450 | 510 | 615 | 565 | 532 | 32 | 1395 | 1854 | 20×Φ25 | 500 | 606 |
Z44T、Z44W、Z44H 型 PN16 铁制平行式双闸板闸阀主要外形及结构尺寸(mm) |
DN | L | D | D1 | D2 | b | z×Φd | H | H1 | D0 | 重量/kg |
50 | 180 | 160 | 125 | 100 | 20 | 4×Φ18 | 270 | 326 | 160 | 17 |
65 | 195 | 180 | 145 | 120 | 20 | 4×Φ18 | 303 | 374 | 180 | 22 |
80 | 210 | 195 | 160 | 135 | 22 | 8×Φ18 | 335 | 421 | 180 | 27 |
100 | 230 | 215 | 180 | 155 | 24 | 8×Φ18 | 470 | 515 | 200 | 36 |
125 | 255 | 245 | 210 | 185 | 26 | 8×Φ18 | 473 | 606 | 220 | 48 |
150 | 280 | 280 | 240 | 210 | 26 | 8×Φ23 | 548 | 706 | 240 | 83 |
200 | 292 | 340 | 295 | 266 | 30 | 12×Φ23 | 772 | 996 | 240 | 122 |
250 | 330 | 405 | 355 | 319 | 32 | 12×Φ28 | 904 | 1180 | 320 | 172 |
300 | 356 | 460 | 410 | 370 | 32 | 12×Φ28 | 1045 | 1378 | 400 | 240 |
350 | 381 | 520 | 470 | 429 | 36 | 16×Φ28 | 1177 | 1549 | 400 | 323 |
400 | 406 | 580 | 525 | 480 | 38 | 16×Φ31 | 1345 | 1782 | 500 | 479 |
