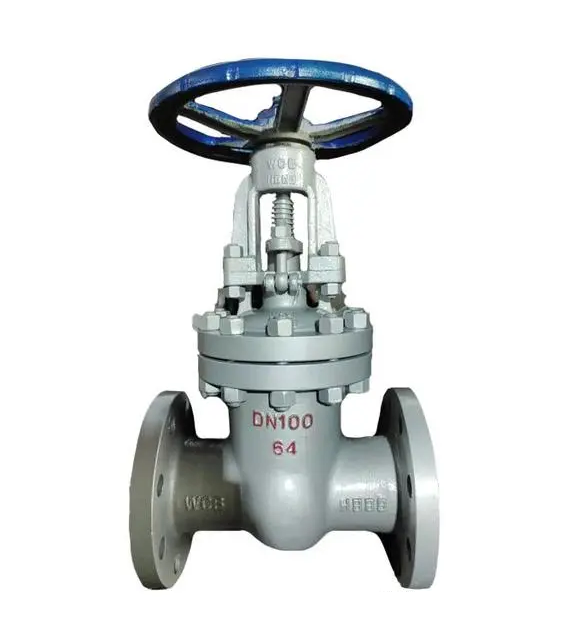

Z44H、Z44Y型PN16~PN160手动平行式双闸板闸阀

平行式双闸板闸阀是一种高性能的阀门产品，具有可靠的密封性能和稳定的操作性能。该阀门采用平行式双闸板结构设计，能够有效地控制介质的流量和压力，同时还能够防止介质的泄漏和污染。可以广泛应用于石油、化工、冶金、电力、水处理等领域的流体控制系统中。

全国热线135 2453 5400

平行式双闸板闸阀是一种高性能的阀门产品，具有可靠的密封性能和稳定的操作性能。该阀门采用平行式双闸板结构设计，能够有效地控制介质的流量和压力，同时还能够防止介质的泄漏和污染。可以广泛应用于石油、化工、冶金、电力、水处理等领域的流体控制系统中。

1、设计制造按GB/T12237-1989

2、检验和试验按GB/T13927-1992

3、法兰尺寸按JB79-59

4、压力--温度等级按GB9131

5、压缩弹簧按GB/T1239.2

6、结构长度按JB/T6900-93

7、标志按GB/T12220-1989

Z44H、Z44Y 型 PN16 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	375	420	250	21
50	2	250	160	375	430	250	23
65	2½	270	180	445	517	300	37
80	3	280	195	445	530	300	39
100	4	300	215	510	510	300	52
125	5	325	245	665	800	350	100
150	6	350	280	658	818	350	119
200	8	400	335	681	891	400	186
250	10	450	405	870	1130	450	263
300	12	500	460	870	1130	500	385
350	14	550	520	920	1280	550	514
400	16	600	580	1040	1450	700	800
450	18	650	640	1140	1600	700	1060
500	20	700	705	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	910	2420	3130	900	2160
800	32	1000	1020	1890	2700	900	2470
Z44H、Z44Y 型 PN25 钢制平行式双闸板闸阀主要外形及结构尺寸（mm）
DN	DN/in	L	D	H	H1	D0	重量/kg
40	1½	240	145	385	430	250	21
50	2	250	160	390	430	250	24
65	2½	270	180	445	517	300	37
80	3	280	195	450	530	300	38
100	4	300	230	510	620	300	58
125	5	325	270	665	800	350	100
150	6	350	300	685	818	350	119
200	8	400	360	690	891	400	197
250	10	450	425	870	1130	450	287
300	12	500	485	990	1300	500	385
350	14	550	550	920	1280	550	514
400	16	600	610	1040	1450	700	800
450	18	650	660	1140	1600	700	1060
500	20	700	730	1290	1800	700	1450
600	24	800	840	1490	2100	900	1750
700	28	900	955	1690	2400	900	2160
800	32	1000	1070	1890	2700	900	2470
