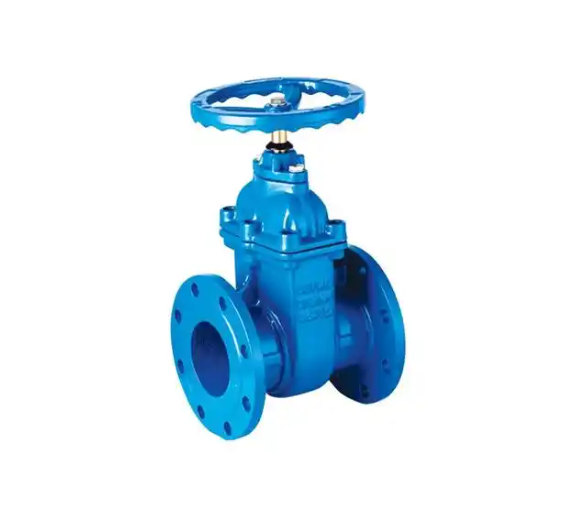

Z45T—16型法兰连接铁制闸阀
一、产品概述
Z45T闸阀采用楔式弹性闸板结构，中大口径设置推力轴承，摩擦力小，并配有撞击手轮，启闭轻松自如，广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，适用于中、大口径的管道，尤其适用于常温、中温的各种介质和压力的环境
二、产品特点
型号：Z45T | 品牌：网野 |
连接形式：法兰 | 主体材料：铸铁 |
公称通径：DN40-DN1200mm | 3C阀门类别：工业 |
适用介质：水 | 密封形式：硬密封型 |
标准：国标 | 外形：大型 |
流动方向：单向 | 驱动方式：手动 |
三、产品采用标准
设计制造 JB/T 8691-98
结构长度 GB/T 15188.2-94
法兰连接尺寸 GB/T 9113-2000
阀门检查和试验 GB/T 13927-92
四、主要外形尺寸
Z45T-16Q 型暗杆楔式单闸板闸阀主要外形及结构尺寸（mm） |
DN | L | D | D1 | D2 | z×Φd | H |
50 | 178 | 165 | 125 | 102 | 4×Φ19 | 285 |
65 | 190 | 185 | 145 | 122 | 4×Φ19 | 305 |
80 | 203 | 200 | 160 | 138 | 8×Φ19 | 330 |
100 | 229 | 220 | 180 | 158 | 8×Φ19 | 405 |
125 | 254 | 250 | 210 | 188 | 8×Φ19 | 460 |
150 | 267 | 285 | 240 | 212 | 8×Φ23 | 506 |
200 | 292 | 340 | 295 | 268 | 12×Φ23 | 610 |
250 | 330 | 405 | 355 | 320 | 12×Φ28 | 730 |
300 | 356 | 460 | 410 | 378 | 12×Φ28 | 950 |
350 | 381 | 520 | 470 | 438 | 16×Φ28 | 1125 |
400 | 406 | 582 | 525 | 490 | 16×Φ31 | 1200 |
450 | 432 | 640 | 585 | 550 | 20×Φ31 | 1320 |
500 | 457 | 715 | 650 | 610 | 20×Φ34 | 1410 |
600 | 508 | 840 | 770 | 725 | 20×Φ37 | 1500 |
700 | 610 | 910 | 840 | 795 | 24×Φ37 | 1700 |
800 | 660 | 1025 | 950 | 900 | 24×Φ40 | 1850 |
900 | 711 | 1125 | 1050 | 1000 | 28×Φ40 | 2250 |
1000 | 811 | 1255 | 1170 | 1115 | 28×Φ43 | 2400 |
