Z40H、Z40Y、Z40W型PN16、PN25钢制楔式闸阀

一、产品概述

Z41H、Z41Y、Z41W等型号，这是国家定型的一类阀门，结构复杂，体积较大，工艺要求严格，生产成本相对较高。耐压性能优异，能抵御高压、大流量的介质侵蚀和冲击。公称压力高，公称通径大，承受的压力范围广。适用于低中压、小口径的工作环境。一般适用于一些低压、低流量的介质控制，如给水、暖通、空调等行业。

二、产品特点

型号：Z41H、Z41Y、Z41W	品牌：网野
驱动方式：手动	连接形式：法兰
主体材料：碳钢	公称通径：50-300mm
3C阀门类别：工业	适用介质：水
密封形式：软密封型	标准：国标

三、产品采用标准

设计与制造：API600　API6D　GB12234

法兰尺寸：ANSIB16.5　JB/T79　GB9113

压力温度：ANSIB16.34　JB/T74　GB9131

结构长度：ANSIB16.10　GB12221

对焊连接尺寸：---

检验与试验：API598　JB/T9092　GB13927

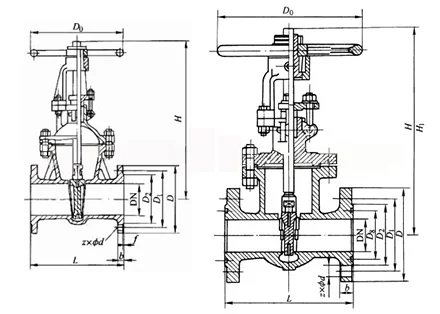

四、主要外形尺寸

Z40H、Z40Y、Z40W 型 PN16 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	14	2	4×ø14	175	200	4
20	150	105	75	55	14	2	4×ø14	180	200	5
25	160	114	85	65	14	2	4×ø14	210	200	6
32	180	135	100	78	16	2	4×ø18	210	200	7
40	200	145	110	85	16	3	4×ø18	350	200	19
50	250	160	125	100	16	3	4×ø18	358	240	29
65	265	180	145	120	18	3	4×ø18	375	240	33
80	280	195	160	135	20	3	8×ø18	433	280	45
100	300	215	180	155	20	3	8×ø18	502	320	63
125	325	245	210	185	22	3	8×ø18	312	360	108
150	350	280	240	210	24	3	8×ø23	676	360	134
200	400	335	295	265	26	3	12×ø23	820	400	192
250	450	405	355	320	30	3	12×ø25	969	450	273
300	500	460	410	375	30	4	12×ø25	1142	560	379
350	550	520	470	435	34	4	16×ø25	1280	640	590
400	600	580	525	485	36	4	16×ø30	1452	640	850
450	650	640	585	545	40	4	20×ø30	1541	720	907
500	700	705	650	608	44	4	20×ø34	1676	720	958
600	800	840	770	718	48	5	20×ø41	1874	800	1112

【产品外形及结构尺寸（PN25）】

Z40H、Z40Y、Z40W 型 PN25 钢制楔式闸阀主要外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×ød	H	D0	重量 / kg
15	130	95	65	45	16	2	4×ø14	175	200	4
20	150	105	75	55	16	2	4×ø14	180	200	5
25	160	115	85	65	16	2	4×ø14	210	220	6
32	180	135	100	78	18	2	4×ø18	210	220	7
40	200	145	110	85	18	3	4×ø18	350	220	18
50	250	160	125	100	20	3	4×ø18	358	250	25
65	165	180	145	120	22	3	8×ø18	373	280	35
80	280	195	160	135	22	3	8×ø18	435	300	50
100	300	230	190	160	24	3	8×ø23	500	350	65
125	325	270	220	188	28	3	8×ø25	614	400	100
150	350	300	250	278	30	3	8×ø25	374	450	135
200	400	360	310	278	34	3	12×ø25	818	500	180
250	450	425	370	332	36	3	12×ø30	969	550	207
300	500	485	430	390	40	4	16×ø30	530	560	400
350	550	550	490	448	44	4	16×ø34	1280	640	631
400	600	610	550	505	48	4	16×ø34	1450	640	900
450	650	660	600	555	50	4	20×ø34	1541	720	1013
500	700	730	660	610	52	4	20×ø41	1676	720	1166
600	800	840	770	718	56	5	20×ø41	1874	800	1258
700	900	955	875	815	60	5	24×ø48	2280	850	—
800	1000	1070	990	930	64	5	24×ø48	2420	700	—
