Z40H、Z40Y、Z40W型PN40、PN63钢制楔式闸阀
一、产品概述
Z41H、Z41Y、Z41W等型号，这是国家定型的一类阀门，结构复杂，体积较大，工艺要求严格，生产成本相对较高。耐压性能优异，能抵御高压、大流量的介质侵蚀和冲击。公称压力高，公称通径大，承受的压力范围广。适用于低中压、小口径的工作环境。一般适用于一些低压、低流量的介质控制，如给水、暖通、空调等行业。
二、产品特点
型号：Z41H、Z41Y、Z41W | 品牌：网野 |
驱动方式：手动 | 连接形式：法兰 |
主体材料：碳钢 | 公称通径：50-300mm |
3C阀门类别：工业 | 适用介质：水 |
密封形式：软密封型 | 标准：国标 |
三、产品采用标准
设计与制造：API600 API6D GB12234
法兰尺寸：ANSIB16.5 JB/T79 GB9113
压力温度：ANSIB16.34 JB/T74 GB9131
结构长度：ANSIB16.10 GB12221
对焊连接尺寸：---
检验与试验：API598 JB/T9092 GB13927
四、主要外形尺寸

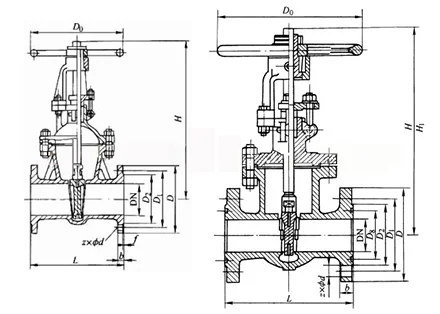

Z40H、Z40Y、Z40W 型 (PN40) 钢制楔式闸阀外形及结构尺寸 |
DN | L | D | D1 | D2 | D8 | b | z×ød | H | H1 | D0 | 重量 / kg |
20 | 150 | 105 | 75 | 55 | 51 | 16 | 4×ø14 | 256 | 438 | 240 | 29 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 4×ø14 | 275 | 452 | 240 | 33 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 4×ø18 | 285 | 530 | 280 | 46 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 4×ø18 | 320 | 620 | 320 | 63 |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 4×ø18 | 371 | 438 | 240 |
|
65 | 280 | 180 | 145 | 120 | 110 | 22 | 8×ø18 | 393 | 452 | 240 |
|
80 | 310 | 195 | 160 | 135 | 121 | 22 | 8×ø18 | 455 | 530 | 280 |
|
100 | 350 | 230 | 190 | 160 | 150 | 24 | 8×ø23 | 551 | 620 | 320 |
|
125 | 400 | 270 | 220 | 188 | 176 | 28 | 8×ø25 | 634 | 765 | 360 |
|
150 | 450 | 300 | 250 | 218 | 204 | 30 | 8×ø25 | 708 | 845 | 360 |
|
200 | 550 | 375 | 320 | 282 | 260 | 38 | 12×ø30 | 858 | 1041 | 400 |
|
250 | 650 | 445 | 385 | 345 | 313 | 42 | 12×ø34 | 1015 | 1244 | 450 |
|
300 | 750 | 510 | 450 | 408 | 364 | 46 | 16×ø34 | 1145 | 1474 | 560 |
|
350 | 850 | 570 | 510 | 465 | 422 | 52 | 16×ø34 | 1280 | 1663 | 640 |
|
400 | 950 | 655 | 585 | 535 | 474 | 58 | 16×ø41 | 1450 | 1886 | 720 | 849 |
【产品外形及结构尺寸 (PN63)】
Z40H、Z40Y、Z40W 型 (PN63) 钢制楔式闸阀外形及结构尺寸 |
DN | L | D | D1 | D2 | D8 | b | z×ød | H | H1 | D0 | 重量 / kg |
25 | 210 | 135 | 100 | 78 | 58 | 22 | 4×ø18 | 310 | — | — | 10 |
32 | 230 | 150 | 110 | 82 | 66 | 24 | 4×ø23 | 320 | — | — | 14 |
40 | 240 | 165 | 125 | 95 | 76 | 24 | 4×ø23 | 360 | — | — | 37 |
50 | 250 | 175 | 135 | 105 | 88 | 26 | 4×ø23 | 371 | 438 | 280 | 34 |
65 | 280 | 200 | 160 | 130 | 110 | 28 | 8×ø23 | 393 | 473 | 280 | 43 |
80 | 310 | 210 | 170 | 140 | 121 | 30 | 8×ø23 | 455 | 550 | 320 | 60 |
100 | 350 | 250 | 200 | 168 | 150 | 32 | 8×ø25 | 551 | 669 | 360 | 89 |
125 | 400 | 295 | 240 | 202 | 175 | 36 | 8×ø30 | 628 | 772 | 400 | 140 |
150 | 450 | 340 | 280 | 240 | 204 | 38 | 8×ø34 | 718 | 893 | 450 | 207 |
200 | 550 | 405 | 345 | 300 | 260 | 44 | 12×ø34 | 873 | 1100 | 560 | 327 |
250 | 650 | 470 | 400 | 352 | 313 | 48 | 12×ø41 | 1050 | 1332 | 640 | 467 |
300 | 750 | 530 | 460 | 412 | 364 | 54 | 16×ø41 | 1470 | 1804 | 640 | 590 |
350 | 850 | 595 | 525 | 475 | 474 | 60 | 16×ø41 | — | — | — | — |
