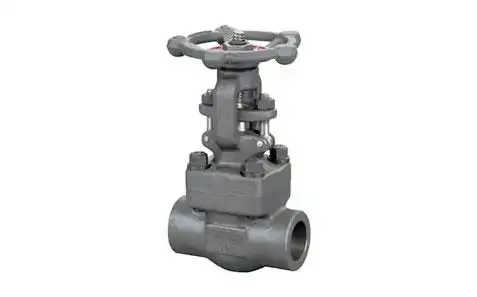

Z11H、Z11Y型PN25~RN160钢制内螺纹楔式闸阀
一、产品概述
Z11H、Z11Y 型 PN25~PN160 钢制内螺纹楔式闸阀：手动、内螺纹连接、明杆楔式单闸板，Z11H 阀座密封面材料为 Cr13 系不锈钢、Z11Y 阀座密封面材料为硬质合金，公称压力 PN25~PN160，阀体材料为碳素钢（Z11H-25~63 Z11Y-25~160）、锻钢（Z11H-100~160）、铬钼钢（Z11Y-25I~63I）、铬镍钛不锈钢（Z11Y-25P~160P）的闸阀。
二、产品特点
规格：DN15-50 | 品牌：网野阀门 | 型号：Z11H |
连接形式：螺纹 | 主体材料：不锈钢 | 公称通径：1mm |
3C阀门类别：工业 | 适用介质：水 | 密封形式：硬密封型 |
标准：国标 | 外形：中型 | 流动方向：单向 |
驱动方式：手动 | 零部件及配件：手轮 | 用途：截止 |
压力环境：常压 | 工作温度：常温 | 类型(通道位置)：直通式 |
三、产品采用标准
试验与检验：JB/T 9092
压力-温度 ：GB/T 9131
产品标识 ：GB/T 12220
四、主要外形尺寸
Z11H PN25~PN63 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
DN | Rc / in | L | D | H | H1 | D0 | 重量/ kg |
15 | Rc 1/2 | 90 | 34 | 208 | 229 | 120 | 3.5 |
20 | Rc 3/4 | 100 | 44 | 244 | 275 | 140 | 5.7 |
25 | Rc 1 | 110 | 48 | 261 | 296 | 160 | 6.9 |
32 | Rc 1 1/2 | 120 | 56 | 270 | 310 | 160 | 8.5 |
40 | Rc 1 3/4 | 135 | 64 | 304 | 352 | 200 | 12.3 |
50 | Rc 2 | 155 | 75 | 318 | 377 | 240 | 30 |
Z11Y PN25~PN160 钢制内螺纹楔式闸阀主要外形及结构尺寸 (mm)
DN | Rc / in | L | D | H | H1 | D0 | 重量 / kg |
15 | Rc 1/2 | 80 | 34 | 142 | 155 | 100 | 1.9 |
20 | Rc 3/4 | 90 | 40 | 145 | 160 | 100 | 2.0 |
25 | Rc 1 | 100 | 50 | 164 | 186 | 120 | 3.3 |
32 | Rc 1 1/2 | 120 | 58 | 187 | 216 | 140 | 4.8 |
40 | Rc 1 3/4 | 130 | 66 | 215 | 250 | 160 | 6.7 |
50 | Rc 2 | 140 | 78 | 244 | 276 | 180 | 9.6 |
