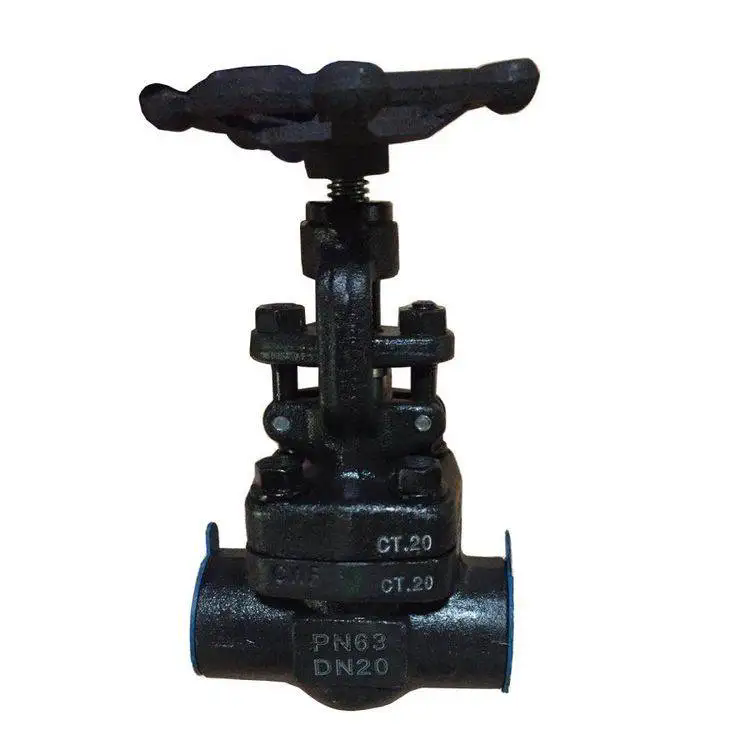

Z11H、Z11Y型150（Lb）~900(Lb)内螺纹楔式钢制闸阀
一、产品概述
锻钢闸阀适用于工作压力150LB~2500LB 、工作温度 -29～425℃（锻钢）或 -29～500℃（锻压不锈钢）的小口径管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质等多种介质管道中
二、产品特点
连接形式：焊接 | 主体材料：锻钢 | 品牌：网野 |
公称通径：DN15-DN50mm | 3C阀门类别：工业 | 加工定制：是 |
适用介质：蒸汽 | 密封形式：硬密封型 | 适用介质：蒸汽 |
标准：美标 | 流动方向：单向 |
|
三、产品采用标准
设计规范：JB/T 7746、API602
结构长度：JB/T 7746、工厂规范
承插口/螺纹：JB/T1751/GB7306、ANSI B16.11/B2.1
试验与检验：JB/T 9092、API598
压力-温度：GB/T 9131、ANSI B16.34
产品标识：GB/T 12220、MSS SP25
供货规范：JB/T 7928
三、主要外形尺寸
锻钢截止阀连接尺寸：
称通径 | 主要外形尺寸和连接尺寸 |
L | d | S | L1 | T | L2 | H | D0 |
Z41H-16C/25C/40C Z11H-16C/25C/40C Z61H-16C/25C/40C |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 120 | 28 | 43 | 14 | 1 1/2 | 21 | 201 | 166 |
40 | 135 | 36 | 49 | 15 | 1 3/4 | 21 | 227 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-64 Z11H-64 Z61H-64 |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1 1/2 | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1 3/4 | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-100 Z11H-100 Z61H-100 |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 100 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1 1/2 | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1 3/4 | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
Z41H-160 Z11H-160 Z61H-160 |
15 | 90 | 13 | 22.5 | 10 | 1/2 | 15 | 151 | 118 |
20 | 160 | 18 | 28.5 | 11 | 3/4 | 17 | 182 | 130 |
25 | 120 | 23 | 34.5 | 12 | 1 | 19 | 197 | 150 |
32 | 130 | 28 | 43 | 14 | 1 1/2 | 21 | 212 | 180 |
40 | 150 | 36 | 49 | 15 | 1 3/4 | 21 | 231 | 180 |
50 | 155 | 45 | 61 | 16 | 2 | 25 | 253 | 180 |
