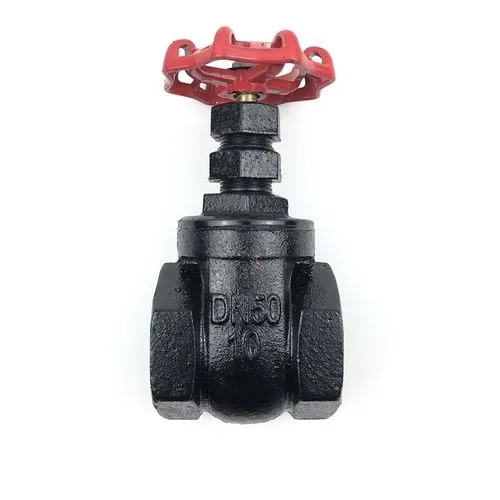

Z15T—10、Z15W—10型铁制内螺纹暗杆楔式闸阀
一、产品概述
楔式刚性单闸板结构简单，尺寸小，使用比较可靠，它适用于常温、中温的各种介质和压力的环境。广泛用于给排水、煤气、电力、冶金、石油、化工、轻纺以及城建等行业，在蒸汽、水、油类介质的管路上作启闭用。适用的压力、温度及口径范围很大，尤其适用于中、大口径的管道。
二、产品特点
产品特性：截止 | 品牌：网野 |
型号：Z15W-10 | 连接形式：螺纹 |
主体材料：铸铁 | 公称通径：DN15-DN300 mm |
3C阀门类别：工业 | 适用介质：水、蒸汽、油品等 |
密封形式：硬密封型 | 标准：国标 |
外形：中型 | 流动方向：双向 |
三、产品采用标准
连接标准主要有GB/T 9113-2010、HG/T 20592-2009
材质标准GB/T 12224-2005、GB/T 12228-2006
制造标准GB/T 13927-2008、GB/T 12235-2007
设计标准GB/T 12234-2007、GB/T 19672-2005
四、主要外形尺寸

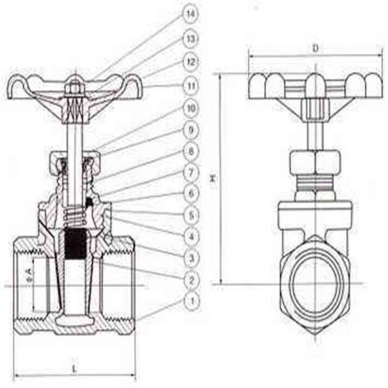

Z15W不锈钢内螺纹暗杆闸阀主要连接尺寸及重量：
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ |
A | 15 | 20 | 25 | 32 | 38 | 50 |
H | 90 | 97 | 108 | 120 | 146 | 163 |
L | 55 | 60 | 65 | 75 | 85 | 95 |
D | 70 | 70 | 80 | 80 | 90 | 100 |
