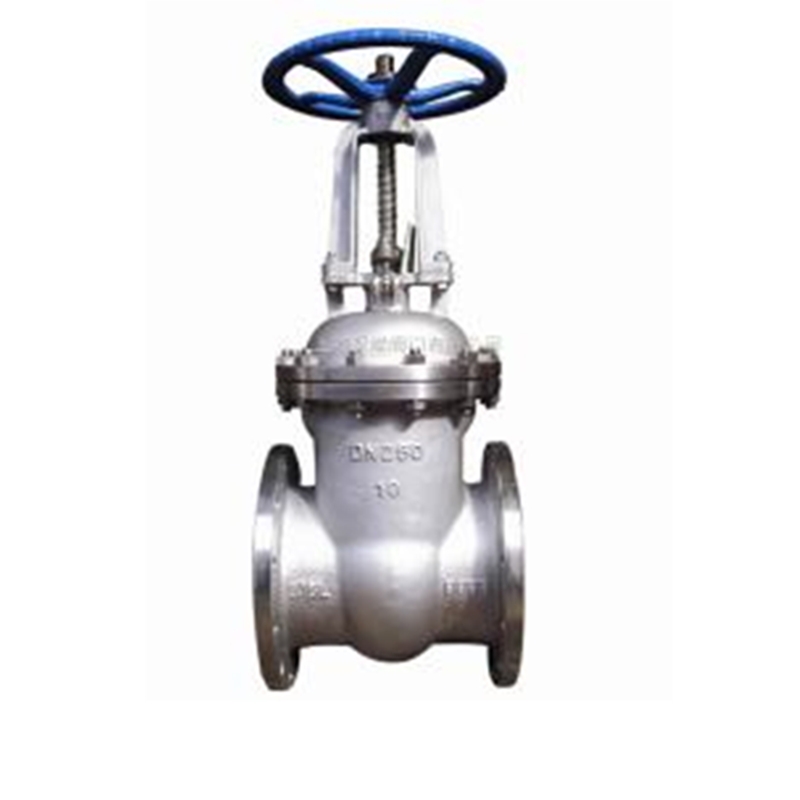

KZ41H型PN16、PN25抗硫法兰闸阀
一、产品概述
抗硫闸阀,KZ41Y抗硫闸阀满足了在硫化环境下的抗硫应力裂化要求,内件材料采用耐晶间腐蚀材质 适应较宽的温度及压力范围.在设计选材及试验严格按照标准要求进行,耐腐蚀抗硫化能力强，密封性能稳定 抗硫闸阀规格，压力，全通径与缩径齐备，广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
二、产品特点
型号：KCYZ40Y | 品牌：网野 |
连接形式：法兰 | 主体材料：铸钢 |
公称通径：150mm | 适用介质：蒸汽 |
材质：铸钢 | 密封形式：硬密封型 |
标准：国标 | 外形：大型 |
三、产品采用标准设计规范：GB/T 12234
结构长度：GB/T 12221
连接法兰：JB/T 79
试验与检验：JB/T 9092
压力-温度：GB/T 9131
产品标识：GB/T 12220
四、主要外形尺寸
公称通径 | 主要外形尺寸和连接尺寸(mm) | 重量(kg) |
L | D | D1 | D2 | D6 | b | f | f2 | z-d | H | H1 | D0 |
| Z40H | -40 | Z40 | Y-40P | Z40 | Y-40R | Z40 | W-40P | Z40 | Y-40R | Z40 | Y-40 | (KZ41Y) | Z41Y | Z41 | Z41 | Z41 | Z41 | Z41 |
|
20 | 150 | 105 | 75 | 55 | 51 | 16 | 2 | 4 | 4-14 | 256 | 285 | 140 | 8 |
25 | 160 | 115 | 85 | 65 | 58 | 16 | 2 | 4 | 4-14 | 275 | 305 | 160 | 9.3 |
32 | 180 | 135 | 100 | 78 | 66 | 18 | 2 | 4 | 4-18 | 287 | 322 | 180 | 12 |
40 | 200 | 145 | 110 | 85 | 76 | 18 | 3 | 4 | 4-18 | 323 | 369 | 200 | 16.5 |
50 | 250 | 160 | 125 | 100 | 88 | 20 | 3 | 4 | 4-18 | 372 | 440 | 280 | 29 |
65 | 280 | 180 | 145 | 120 | 110 | 22 | 3 | 4 | 8-18 | 395 | 473 | 280 | 39 |
80 | 310 | 195 | 160 | 135 | 121 | 22 | 3 | 4 | 8-18 | 457 | 552 | 320 | 52 |
100 | 350 | 230 | 190 | 160 | 150 | 24 | 3 | 4.5 | 8-23 | 552 | 671 | 360 | 80 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 4.5 | 8-25 | 634 | 726 | 400 | 127 |
150 | 450 | 300 | 250 | 218 | 204 | 30 | 3 | 4.5 | 8-25 | 708 | 883 | 400 | 154 |
200 | 550 | 375 | 320 | 282 | 260 | 38 | 3 | 4.5 | 12-30 | 858 | 1086 | 450 | 263 |
250 | 650 | 445 | 385 | 345 | 313 | 42 | 3 | 4.5 | 12-34 | 1015 | 1298 | 560 | 368 |
300 | 750 | 510 | 450 | 408 | 364 | 46 | 4 | 4.5 | 16-34 | 1203 | 1535 | 640 | 547 |
350 | 850 | 570 | 510 | 465 | 422 | 52 | 4 | 5 | 16-34 | 1341 | 1678 | 640 | 679 |
400 | 950 | 660 | 585 | 535 | 474 | 58 | 4 | 5 | 16-41 | 1492 | 1903 | 720 | 953 |
