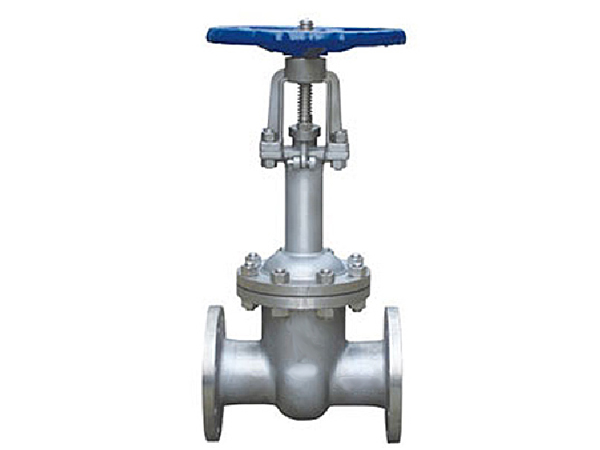

DZ41Y型PN16~PN40法兰连接低温闸阀
一、产品概述
DZ41Y型PN16~PN40法兰连接低温闸阀,根据阀门的工作温度确定阀盖的顶部长度，确保阀杆填料的可靠密封，根据工作温度合理选用填料，垫片等零件的材料，严格控制材料的化学成份及低温冲击韧性等力学性能指标，采用多种配管法兰标准及密封面型式，适用于各种工程需要。
二、产品特点
型号：DZ41Y | 品牌：网野 |
公称通径(mm)：15-500 | 主体材料：铸钢 |
连接形式：法兰 | 压力环境：常压 |
外形：中型 | 密封形式：硬密封型 |
工作温度：常温 | 材质：碳钢 |
三、产品采用标准
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF
项目 | 设计制造 | 压力 - 温度基准 | 结构长度 | 法兰连接试验 | 试验与检测 |
标准 | API600 | ANSIB16.34 | ANSI16.10 | ANSIB16.5 | API598 |
四、主要外形尺寸
Z41Y（PN16）闸阀外形及结构尺寸（mm） |
DN | L | D | D1 | D2 | b | f | z×ød | H | D0 | 重量 / kg |
15 | 130 | 95 | 65 | 45 | 14 | 2 | 4×ø14 | 175 | 200 | 4 |
20 | 150 | 105 | 75 | 55 | 14 | 2 | 4×ø14 | 180 | 200 | 5 |
25 | 160 | 115 | 85 | 65 | 14 | 2 | 4×ø14 | 210 | 200 | 6 |
32 | 180 | 135 | 100 | 78 | 16 | 2 | 4×ø18 | 210 | 200 | 7 |
40 | 200 | 145 | 110 | 85 | 16 | 3 | 4×ø18 | 350 | 200 | 19 |
50 | 250 | 160 | 125 | 100 | 16 | 3 | 4×ø18 | 358 | 240 | 29 |
65 | 265 | 180 | 145 | 120 | 18 | 3 | 4×ø18 | 375 | 240 | 33 |
80 | 280 | 195 | 160 | 135 | 20 | 3 | 8×ø18 | 433 | 280 | 45 |
100 | 300 | 215 | 180 | 155 | 20 | 3 | 8×ø18 | 502 | 320 | 63 |
125 | 325 | 245 | 210 | 185 | 22 | 3 | 8×ø18 | 612 | 360 | 108 |
150 | 350 | 280 | 240 | 210 | 24 | 3 | 8×ø23 | 676 | 360 | 134 |
200 | 400 | 335 | 295 | 265 | 26 | 3 | 12×ø23 | 820 | 400 | 192 |
250 | 450 | 405 | 355 | 320 | 30 | 3 | 12×ø25 | 969 | 450 | 273 |
300 | 500 | 460 | 410 | 375 | 30 | 4 | 12×ø25 | 1142 | 560 | 379 |
350 | 550 | 520 | 470 | 435 | 34 | 4 | 16×ø25 | 1280 | 640 | 590 |
400 | 600 | 580 | 525 | 485 | 36 | 4 | 16×ø30 | 1452 | 640 | 850 |
450 | 650 | 640 | 585 | 545 | 40 | 4 | 20×ø30 | 1541 | 720 | 907 |
500 | 700 | 705 | 650 | 608 | 44 | 4 | 20×ø34 | 1676 | 720 | 958 |
600 | 800 | 840 | 770 | 718 | 48 | 5 | 20×ø41 | 1874 | 800 | 1112 |
