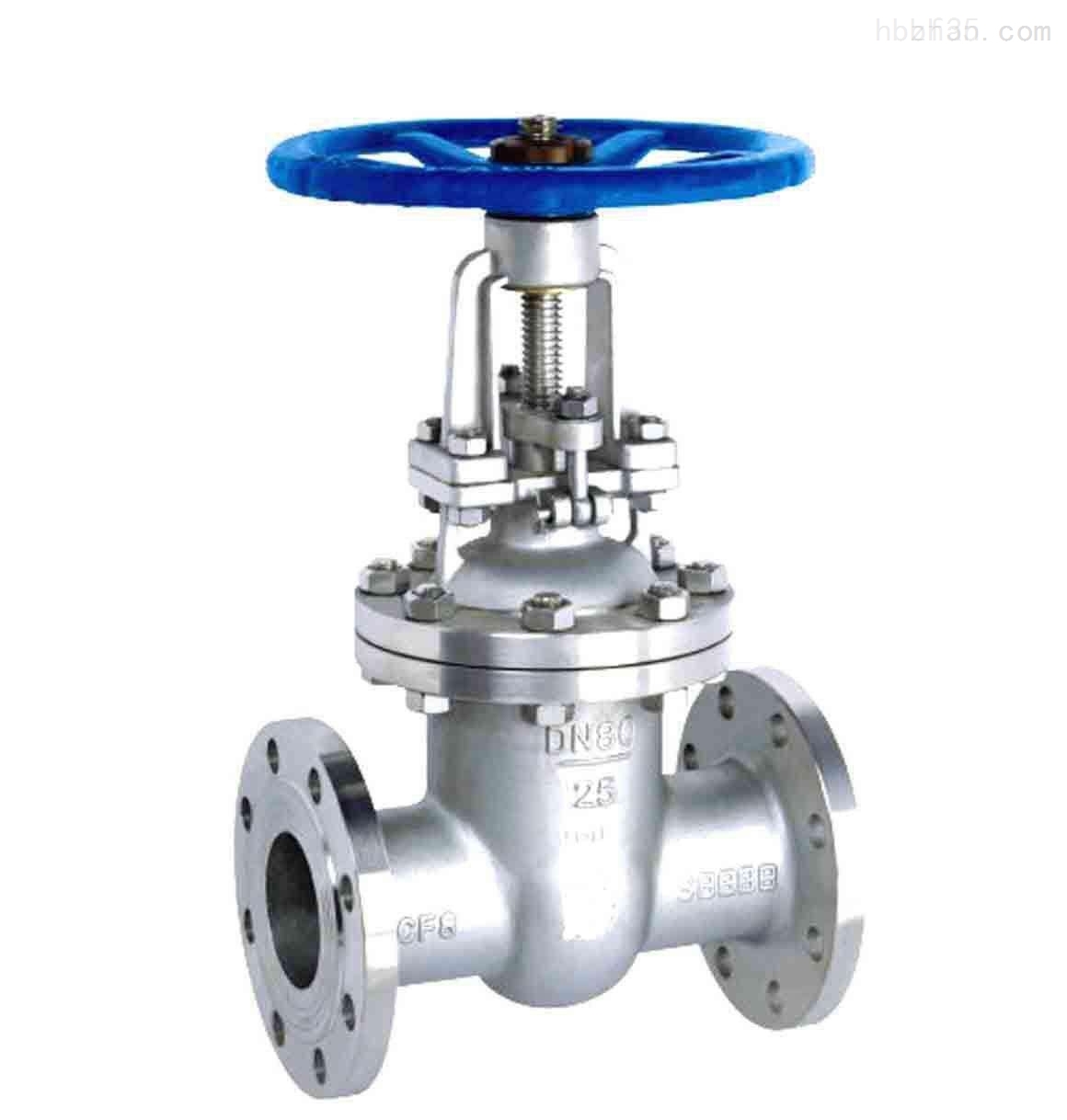

KZ41W型PN16~PN40法兰连接抗硫楔式闸阀
一、产品概述
KZ41W抗硫闸阀满足了在硫化环境下的抗硫应力裂化要求,内件材料采用耐酸性材质,,封圈采用聚合物作密封材料,适应较宽的温度及压力范围.在设计选材及试验严格按照标准要求进行,耐腐蚀抗硫化能力强，密封性能稳定，具有良好的防火，防静电性能。抗硫闸阀规格，压力，全通径与缩径齐备，是化工炼油，油气开采等流程系统的理想阀门。
二、产品特点
型号：KZ41W | 品牌：网野 |
连接形式：法兰 | 主体材料：铸钢 |
公称通径：DN15-DN800mm | 3C阀门类别：工业 |
适用介质：各种高腐蚀化学介质 | 密封形式：硬密封型 |
标准：国标 | 外形：中型 |
三、产品采用标准
设计规范：GB/T12234
结构长度：GB/T122211。
法兰连接尺寸：JB/T79和GB/T91131。
试验与检验：GB/T13927和JB/T9092
四、主要外形尺寸
KZ41W型PN16法兰连接抗硫楔式闸阀主要外形及结构尺寸(mm) |
DN | L | D | H | 重量/kg |
50 | 250 | 240 | 358 | 29 |
65 | 270 | 240 | 373 | 33 |
80 | 280 | 280 | 435 | 46 |
100 | 300 | 320 | 500 | 63 |
125 | 325 | 360 | 614 | 108 |
150 | 350 | 360 | 674 | 134 |
200 | 400 | 400 | 848 | 192 |
250 | 450 | 450 | 969 | 273 |
300 | 500 | 560 | 1145 | 37 |
350 | 550 | 640 | 1280 | 590 |
400 | 600 | 720 | 1450 | 840 |
500 | 700 | 720 | 1676 | 958 |
600 | 800 | 720 | 2175 | 1492 |
