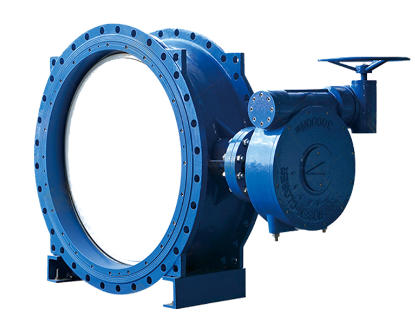

D342X 蜗轮双偏心蝶阀

D342X 蜗轮双偏心蝶阀也叫作高性能蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比，双偏心蝶阀更耐高压，寿命更长，稳定性好。和其它阀门相比，口径越大材料越轻，成本就更低。但是由于中间有蝶板，流阻大，所以小于dn200 的蝶阀是没有很大意义的。

立即咨询

全国热线135 2453 5400

详情介绍

D342X 蜗轮双偏心蝶阀

· 1 产品型号： D342X

· 2 公称通径： DN50～DN2000

· 3 公称压力： PN0.6~1.6MPa

· 4 驱动方式：蜗轮传动、电动、气动、液动

· 5 制造标准： GB/T 122387-89

· 6 法兰标准： GB9113-2000、GB17241.6-1998

· 7 结构长度标准： GB12221-89

· 8 检验标准： GB/T 13927-92

D342X 蜗轮双偏心蝶阀 也叫作高性能蝶阀，主要适用于水厂、电厂、钢厂冶炼、化工、水源泉工程、环境设施建设等系统排水用,尤其适用于水道管路上,作为调节和截流设备使用。和中线蝶阀相比，双偏心蝶阀更耐高压，寿命更长，稳定性好。和其它阀门相比，口径越大材料越轻，成本就更低。但是由于中间有蝶板，流阻大，所以小于dn200 的蝶阀是没有很大意义的。

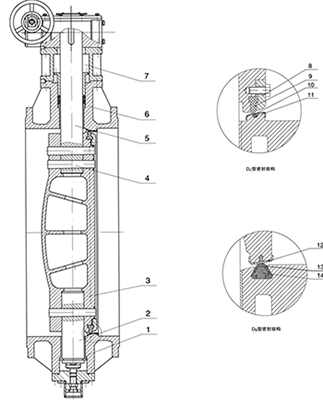

一、D342X 蜗轮双偏心蝶阀主要零部件材料

零件名称	fbgx（d342x）-6/10/16蜗轮传动软密封蝶阀零件选用材料
阀体	wcb、qt450-10、ht200、ht250
蝶板	wcb、qt450-10、ht200、ht250
阀轴	2cr13
密封圈	丁腈耐油橡胶
填料	柔性石墨

二、D342X 蜗轮双偏心蝶阀主要技术参数

公称通径dn（mm）	50～2000		50～1600
公称压力pn（mpa）	0.6	1.0	1.6
密封试验（mpa）	0.66	1.1	1.76
强度试验（mpa）	0.9	1.5	2.4
适用温度	丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合gb/t13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

三、D342X蜗轮双偏心蝶阀主要外形连接尺寸

dn	主要外形连接尺寸					法兰尺寸和螺栓孔尺寸
	l	h	h1	a	b	0.6mpa				1.0mpa				1.6mpa
	l	h	h1	a	b	d	d1	d2	n-d	d	d1	d2	n-d	d	d1	d2	n-d
50	108	82.5	306	80	80	140	110	88	4-14	185	125	99	4-18	165	125	99	4-18
65	112	92.5	321	80	80	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18
80	114	100	346	80	80	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18
100	127	110	387	95	95	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18
125	140	125	411	95	95	240	20	174	8-18	250	210	184	8-18	250	210	184	8-18
150	140	142.5	447	95	95	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22
200	152	170	607	190	308	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22
250	165	192.5	688	190	308	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26
300	178	222.5	742	190	308	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26
350	190	252.5	797	190	308	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26
400	216	282.5	930	270	466	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30
450	222	307.5	975	270	466	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30
500	229	335	1065	270	466	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33
600	267	390	1225	457	625	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36
700	292	447.5	1343	457	625	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36
800	318	507.5	1436	457	625	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39
900	330	557.5	1616	598	853	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39
1000	410	615	1711	598	853	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42
1200	470	727.5	1971	598	853	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48
1400	530	837.5	2218	860	1345	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48
1600	600	957.5	2578	860	1345	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56
1800	670	1057.5	2689	860	1345	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56
2000	760	1162.5	3022	952	1592	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62
