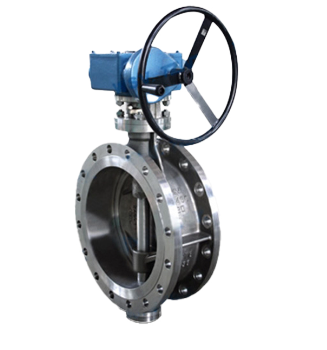

D343F-16N6 镍蝶阀
· 1 产品型号： Q41F
· 2 压力压力： PN1.0~42.0Mpa、 Class150~2500Lb
· 3 公称通径： DN50~DN1200 、 2”~4”
· 4 驱动方式： 气动、蜗轮蜗杆、液动、电动
· 5 适用介质： 强腐蚀性介质
· 6 设计标准： GB/T12238、JB/T8527、MSS SP-68、API609
· 7 结构长度： GB/T12221、API6D、ASME B16.10.
· 8 连接法兰： HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
· 9 试验标准： JB/T9092、GB/T13927、API598.
· 10 主体材料： 纯镍合金 600 、625 、800H 、825，纯镍 N4 、N6 、N200 、N201 、CZ200等
一、D343F-16N6镍蝶阀 产品概述
D343F-16N6镍蝶阀 安装于管道的直径方向。采用经密封的U形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的石油化工工业管道上，作调节流量和截断流体使用。用于高温浓碱 氟酸 等，N6纯镍能否抵抗工作环境介质的腐蚀，在于其表面的"钝性氧化薄膜"在腐蚀介质中的化学稳定性。
二、D343F-16N6镍蝶阀特点
1、三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能
2、大规格蝶板绗架结构，强度高，过流面积大，流阻小
3、具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装
4、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用
三、D343F-16N6镍蝶阀压力试验
公称压力 | 1.6 | 2.5 | 4.0 |
强度试验 | 2.4 | 3.8 | 6.0 |
水密封试验 | 1.8 | 2.8 | 4.4 |
气密封试验 | 0.4-0.7 |
四、D343F-16N6镍蝶阀零部件材质
零件名称 | 材料 |
阀体 | N6 |
蝶板 | N6+PTFE |
阀轴 | N6 |
密封圈 | N6 |
填料 | PTFE |
五、D343F-16N6镍蝶阀外形连接尺寸
公称通径DN | 尺寸 | 法兰连接尺寸 |
1.0MPa | 1.6MPa | 2.5MPa |
L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd |
50 | 108 | 350 | 112 | 165 | 125 | 4/18 | 165 | 125 | 4/18 | 165 | 125 | 4/18 |
65 | 112 | 370 | 115 | 185 | 145 | 4/18 | 185 | 145 | 4/18 | 185 | 145 | 8/18 |
80 | 114 | 380 | 120 | 200 | 160 | 4/18 | 200 | 160 | 8/18 | 200 | 160 | 8/18 |
100 | 127 | 420 | 138 | 220 | 180 | 8/18 | 220 | 180 | 8/18 | 235 | 190 | 8/22 |
125 | 140 | 460 | 164 | 250 | 210 | 8/18 | 250 | 210 | 8/22 | 270 | 220 | 8/26 |
150 | 140 | 555 | 175 | 285 | 240 | 8/22 | 285 | 240 | 8/22 | 300 | 250 | 8/26 |
200 | 152 | 760 | 200 | 340 | 295 | 8/22 | 340 | 295 | 12/22 | 360 | 310 | 12/26 |
250 | 165 | 830 | 243 | 395 | 350 | 12/22 | 405 | 355 | 12/26 | 425 | 370 | 12/30 |
300 | 178 | 895 | 250 | 445 | 400 | 12/22 | 460 | 410 | 12/26 | 485 | 430 | 16-30 |
350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 |
700 | 292 | 1520 | 480 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
800 | 318 | 1710 | 530 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
900 | 330 | 1810 | 580 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
1000 | 410 | 1960 | 650 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
1200 | 470 | 2250 | 760 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
1400 | 530 | 2435 | 850 | 1675 | 1590 | 36-42 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-62 |
1600 | 600 | 2780 | 1030 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-56 | 1975 | 1860 | 40-62 |
1800 | 670 | 3020 | 1230 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-70 |
2000 | 760 | 3270 | 1350 | 2325 | 2230 | 48-48 | 2345 | 2230 | 48-62 | 2425 | 2300 | 48-70 |
