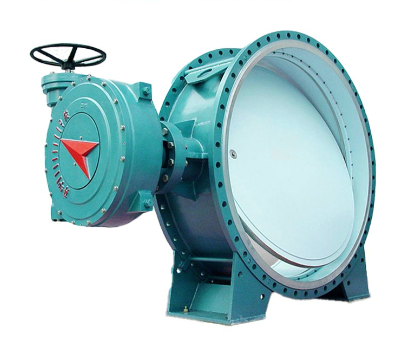

D342H 卧式双向金属硬密封蝶阀

全国热线135 2453 5400

· 1 产品型号： D342H

· 2 公称通径： DN50~DN1200

· 3 公称压力： PN1.0~2.5MPa

· 4 设计制造标准： GB/T 12238-2008、JB/T8527-1997

· 5 结构长度标准： GB/T 12221-2005

· 6 连接法兰标准： GB/T 9113

· 7 压力温度等级： GB/T 12224-2005

· 8 试验检验标准： GB/T 13927-2008

D342H卧式双向金属硬密封蝶阀/双偏心双向金属密封蝶阀 广泛的应用于水利工程、自来水、电力循环水、石油、化工等工业管道上作截断介质流动。

一、D342H卧式双向金属硬密封蝶阀结构特点：

1、蝶阀为双向承压，双向金属密封，特殊的结构形式可任意调整密封比压，采用偏心S形锥形阀座密封面，使密封面不易损坏，提高阀门的使用寿命。

2、操作扭矩较小，转90度启闭，轻便迅速。

3、流阻小，具有良好的水力特性，流量特性近似倾斜直线，节能效果好，双向密封对水流无方向要求。

4、密封可靠，启闭寿命达数25000次以上。5、阀板采用符合流体力学性能的双平板桁架式多流道设计。

二、D342H卧式双向金属硬密封蝶阀主要连接及外形尺寸
