Q61H-160P/R 手动焊接浮动球直通流道硬密封不锈钢（304、316）高压球阀

Q61H低压不锈钢球阀采用优质不锈钢材料，具有耐用、抗腐蚀、高效、密封性好等特点。适用于石油、化工等工业领域，具备多重安全防护措施，可定制满足特殊需求，是现代工业中不可或缺的流体控制产品。

全国热线135 2453 5400

Q61H-160PR 手动焊接浮动球直通流道硬密封不锈钢（304、316）高压球阀

产品特点

1、本产品所有部件均为锻件。

2、采用下装式阀杆，设置倒密封结构，确保填料处可靠密封及防止阀杆脱出。

3、采用镶嵌式阀座。阀座背后设置O型圈，确保介质不外漏。

Features

1、All the components are forged ones.

2、Lower-Ioading Stem and backward sealing construction

have b-een setup forpositive sealing at stuffing position

and backingout otecting of the handle.

3、lnterbedded valve seat is applied on whose back Oring

is a-lso mounted for avoiding the leakage of medium.

主要零件材料Main Parts and Materials

主要性能规范Main performance Specifications

公称压力 Nominal pressure	16	32	MPa
强度试验压力PT Strength test pressure	24	48	MPa
低压密封试验力 Low pressure sealing test	0.6		MPa
高压密封试验力 High pressure sealing test	17.6	35.2	MPa
适用介质 Applicable medium	水、油品、蒸汽 Water,Oil,Steam
适用温度 Applicable temperature	-40~80℃

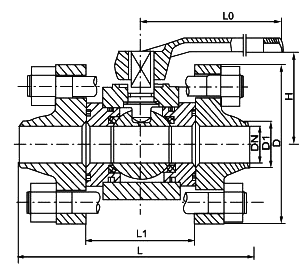

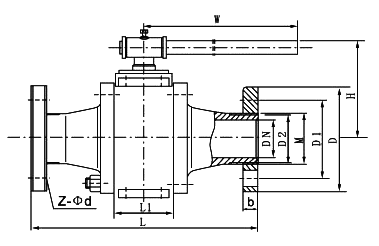

主要连接及外形尺寸Main conn ection and externaldimensions(mm)
