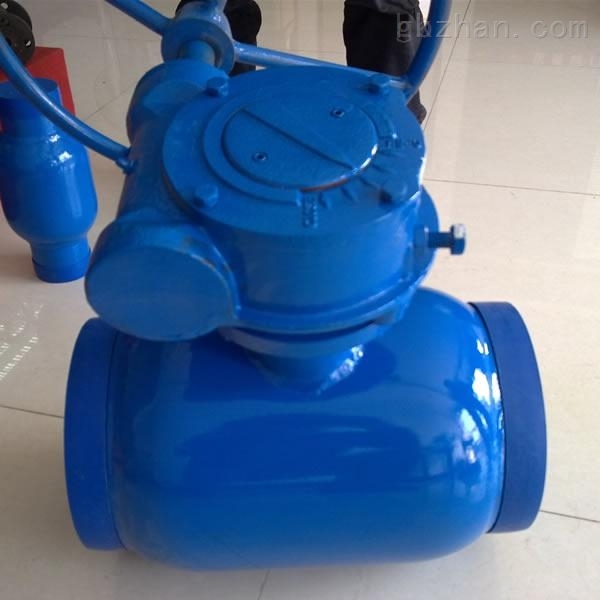

Q361H-16C 涡轮焊接浮动球直通流道硬密封铸钢(WCB)球阀

  • Q341F蜗轮球阀是一种重要的阀类,在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体(或部分球),球体随阀杆转动,实现阀门的开启或关闭。
立即咨询
全国热线135 2453 5400

详情介绍

Q361H-16C 涡轮焊接浮动球直通流道硬密封铸钢(WCB)球阀


用途

城市燃气:烯气输出管道、主干线及各支线供应管道等

集中供热:大型供热设备输出管线、主干线、支线

热交换机:管道厦各回路启闭

钢铁厂:各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道

各种工业设备:各种热处理管道、各种工业煤气和热力管道

特性

一体式焊接球阀,不会有外部泄漏等到现象

由于阀座是由碳纤维增强特氟隆密封环及蝶忏王簧构成的,所以对压力和温度的变化适应能力强、在标准压力

和温度范围内不会产生任何携滑

球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高

由于阀体材料跟管道材质一样,不会出现应力不均,也不会山由于地震及车辆经过地面时而产生变形,管道老化

密封环本体采用含量20%Carbon(碳素)自~RPTFE材质,保障完全无泄漏(0%

直埋式焊接球阀可以直接埋于地下,不用建高大型阀门井,只需在地面上设置小型浅井,大大节省施工费用及工

程时间可根据管道的施工及设计要求,调整阀体的长短和阀杆的高度

球体的加工精度非常精密,操作轻便,无不良干涉

采用高级的原材料,能保PN25以上的压力

与同类行业的同种规格产品相比,阀体小,而且外形美观

在保证阀门正常操作、使用情况下,使用寿命在15年以上










编号

部件名称

材料


1

阀体

碳钢

ST35 8

2

阀杆腔

碳钢

ST35,8

3

球体

不锈钢

Ss304

4

阀杆

不锈钢

As304

5

密封圈

特氟隆

PTFE+20%℃

6

蝶型垫片

锰钢

65Mn

7

手柄

碳钢

WC8

8

0型圈

氟橡胶

FPM

9

衬套

四氟

PTFE

主要性能参数


1

公称压力

1 6~6 4MPa


2

工作温度

-40℃~+220℃


3

检测标准

AP I598标准进行测试





主要连接尺寸

DN

PN

L

D

D1

D2

H

B

H1

重量

kg

125

25

325

100

139.7

177.8

309

145

100

19

150

25

350

125

168.3

219.1

330

145

107

24

200

25

390

150

219.7

273

398

196

123

48

250

25

520

200

273

355

451

286

122

90

300

25

635

250

323.9

453

572

280

165

193

350

25

686

300

355.6

508

697

385

187

385

400

25

762

350

406.4

610

764

466

221

567

500

16

914

400

508

680

810

466

211

746

600

16

1067

500

610

830

966

325

259

1507
