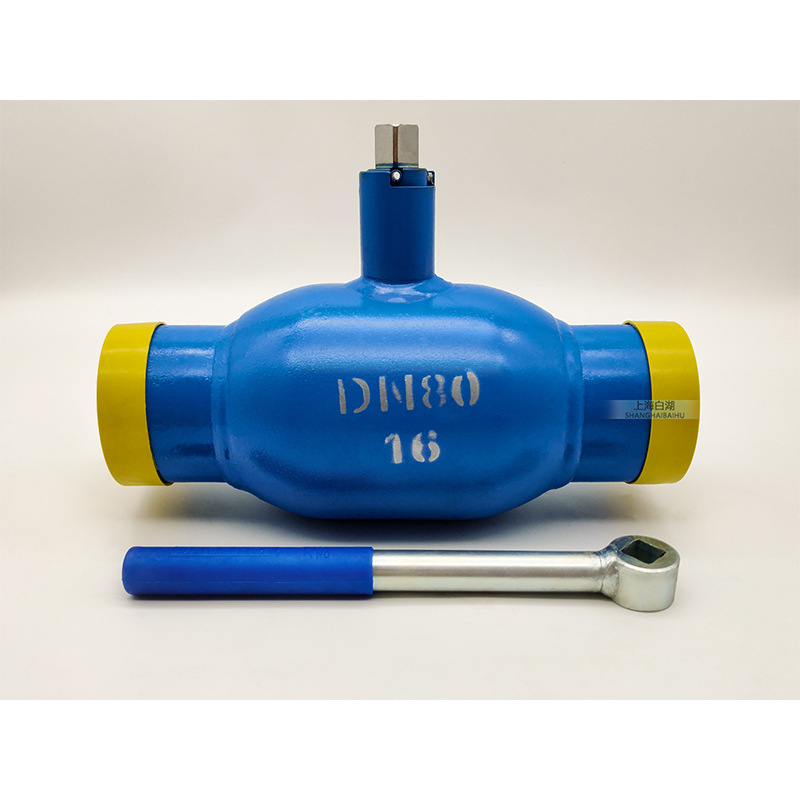

Q61H-16P/R 手动焊接浮动球直通流道硬密封不锈钢(304、316)球阀

  • Q61H低压不锈钢球阀采用优质不锈钢材料,具有耐用、抗腐蚀、高效、密封性好等特点。适用于石油、化工等工业领域,具备多重安全防护措施,可定制满足特殊需求,是现代工业中不可或缺的流体控制产品。
立即咨询
全国热线135 2453 5400

详情介绍

Q61H-16PR 手动焊接浮动球直通流道硬密封不锈钢(304316)球阀


用途

城市燃气:烯气输出管道、主干线及各支线供应管道等

集中供热:大型供热设备输出管线、主干线、支线

热交换机:管道厦各回路启闭

钢铁厂:各种流体管道、废气排放管道、煤气和热力供应管道、燃料供应管道

各种工业设备:各种热处理管道、各种工业煤气和热力管道

特性

一体式焊接球阀,不会有外部泄漏等到现象

由于阀座是由碳纤维增强特氟隆密封环及蝶忏王簧构成的,所以对压力和温度的变化适应能力强、在标准压力

和温度范围内不会产生任何携滑

球体的加工过程有先进的计算机检测仪跟踪检测,所以球体的加工精度高

由于阀体材料跟管道材质一样,不会出现应力不均,也不会山由于地震及车辆经过地面时而产生变形,管道老化

密封环本体采用含量20%Carbon(碳素)自~RPTFE材质,保障完全无泄漏(0%

直埋式焊接球阀可以直接埋于地下,不用建高大型阀门井,只需在地面上设置小型浅井,大大节省施工费用及工

程时间可根据管道的施工及设计要求,调整阀体的长短和阀杆的高度

球体的加工精度非常精密,操作轻便,无不良干涉

采用高级的原材料,能保PN25以上的压力

与同类行业的同种规格产品相比,阀体小,而且外形美观

在保证阀门正常操作、使用情况下,使用寿命在15年以上











编号

部件名称

材料


1

阀体

碳钢

ST35 8

2

阀杆腔

碳钢

ST35,8

3

球体

不锈钢

Ss304

4

阀杆

不锈钢

As304

5

密封圈

特氟隆

PTFE+20%℃

6

蝶型垫片

锰钢

65Mn

7

手柄

碳钢

WC8

8

0型圈

氟橡胶

FPM

9

衬套

四氟

PTFE

主要性能参数


1

公称压力

1 6~6 4MPa


2

工作温度

-40℃~+220℃


3

检测标准

AP I598标准进行测试





主要连接尺寸

DN

PN

L

D

D1

D2

H

B

H1

重量

kg

10

40

230

10

17.2

33.7

98

145

22

0.5

15

40

230

10

21.3

33.7

98

145

22

0.5

20

40

230

15

26.9

42.4

103

145

23

0.7

25

40

230

20

33.7

48.3

118

145

34

1.0

32

40

260

25

42.4

60.3

121

145

33

1.4

40

404

260

32

48.3

70.0

120

190

43

1.8

50

40

300

40

60.3

88.9

127

190

44

2.6

65

25

300

50

76.1

101.6

159

280

62

4.4

80

25

300

65

88.9

121.0

171

280

68

5.6

100

25

325

80

114.3

14.0

218

280

101

8.4

125

25

325

100

139.7

177.8

252

400

101

13.4

150

25

350

125

168.3

219.1

272

600

107

18.0

200

25

390

150

219.7

273

300

900

123

36.3
