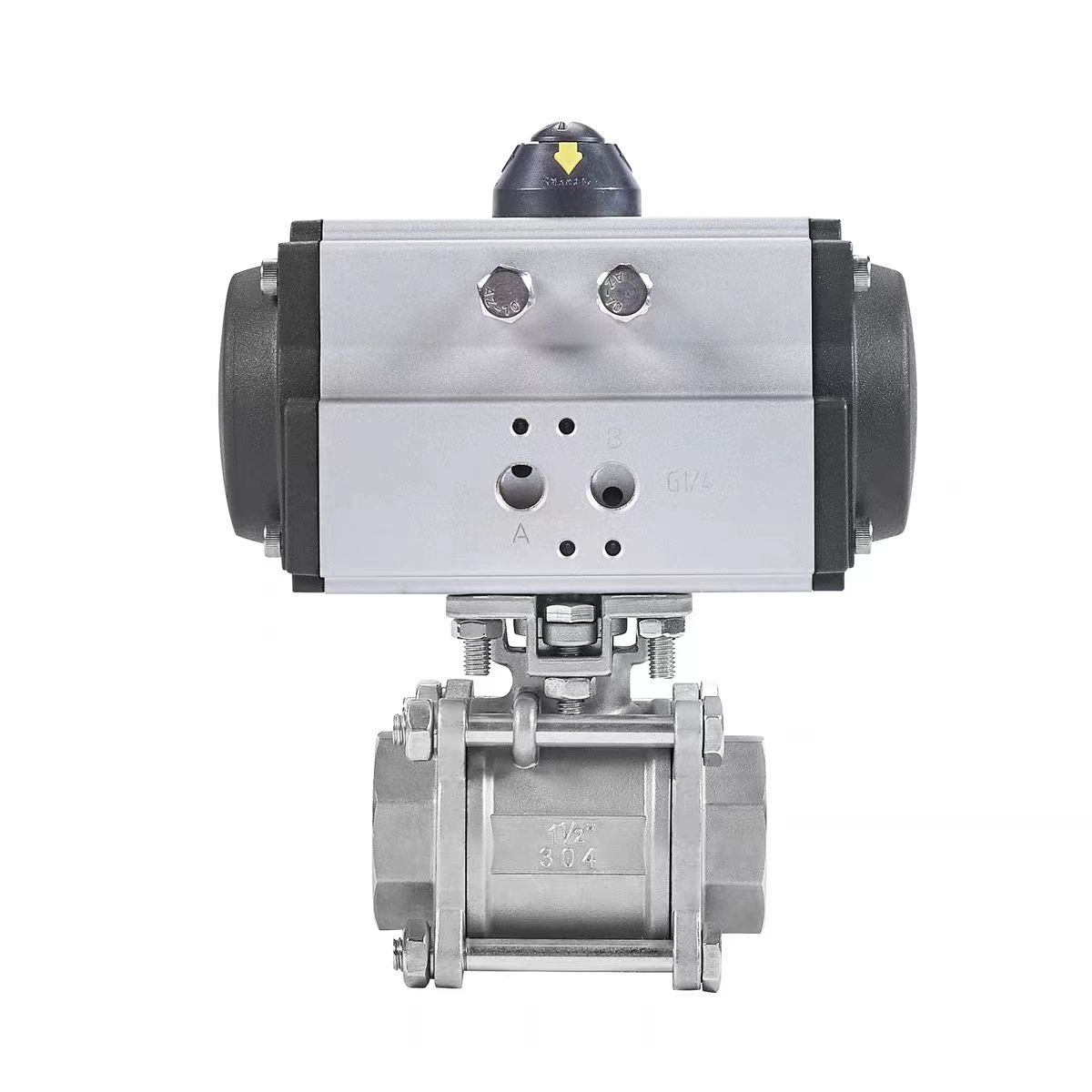

概 述
三片式气动球阀连接方式非常多样化，内螺纹、工业厚壁管焊接、卫生薄壁管道标准对焊、3A标准卫生薄壁管道自动对焊、快装、卫生法兰，国标法兰等。
三片式气动球阀阀体采用的是精密真空蜡模铸造先进工艺，结构合理、造型美观。阀座采用弹性密封结构，密封可靠，启闭轻松。 阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲出。
三片式气动球阀阀体采用标准ISO高平台，可配气动执行器，电动执行器，可加装阀位反馈、机械定位器、智能定位器可配合各种自控工艺所需。
技术参数
• 法兰标准：国家标准GB、机械标准JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产
• 阀体材质：CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)等
• 工作压力：1.0Mpa-2.5Mpa
• 工作温度：-15℃-180℃
• 连接方式：内螺纹、外螺纹、工业法兰、卫生法兰、对焊、承插焊、快装、卡套
• 驱动方式：气动执行器、电动执行器、液动执行器
• 公称通径：DN8-DN100 ∮12.7-∮101.6

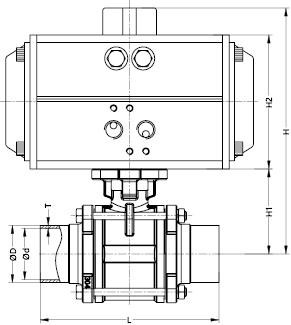

气动焊接三片式球阀
规格 | d | D | T | L | H | H2 |
Φ12.7 | 9.7 | 12.7 | 1.5 | 73 | 134.5 | 92 |
Φ19.05 | 16.05 | 19.05 | 1.5 | 73 | 134.5 | 92 |
Φ25.4 | 22.4 | 25.4 | 1.5 | 86 | 155.5 | 108 |
Φ31.8 | 28.8 | 31.8 | 1.5 | 93 | 177 | 120 |
Φ38.1 | 35.1 | 38.1 | 1.5 | 111 | 191.5 | 129 |
Φ50.8 | 47.8 | 50.8 | 1.5 | 146 | 216 | 137 |
Φ63.5 | 59.5 (60.5) | 63.5 | 2 (1.5) | 152 | 240.5 | 153 |
Φ76.2 | 72.2 | 76.2 | 2 | 186 | 274 | 175 |
Φ88.9 | 84.9 | 88.9 | 2 | 216 | 285 | 175 |
Φ101.6 | 97.6 | 101.6 | 2 | 270 | 322 | 192 |
自动焊接三片式球阀
规格 | d | D | T | L | H | H2 |
Φ12.7 | 9.7 | 12.7 | 1.5 | 120 | 134.5 | 92 |
Φ19.05 | 16.05 | 19.05 | 1.5 | 130 | 134.5 | 92 |
Φ25.4 | 22.4 | 25.4 | 1.5 | 130 | 155.5 | 108 |
Φ31.8 | 28.8 | 31.8 | 1.5 | 140 | 177 | 120 |
Φ38.1 | 35.1 | 38.1 | 1.5 | 155 | 191.5 | 129 |
Φ50.8 | 47.8 | 50.8 | 1.5 | 170 | 216 | 137 |
Φ63.5 | 59.5(60.5) | 63.5 | 2 (1.5) | 180 | 240.5 | 153 |
Φ76.2 | 72.2 | 76.2 | 2 | 230 | 274 | 175 |
Φ88.9 | 84.9 | 88.9 | 2 | 240 | 285 | 175 |
Φ101.6 | 97.6 | 101.6 | 2 | 270 | 322 | 192 |

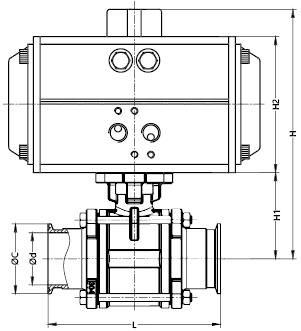

气动快装三片式球阀
配管外径 | d | C | L | H | H1 | H2 |
Φ12.7×1.5 | 9.7 | 50.5 | 92 | 134.5 | 42.5 | 92 |
Φ19.05×1.5 | 16.05 | 50.5 | 97 | 134.5 | 42.5 | 92 |
Φ25.4×1.5 | 22.4 | 50.5 | 110 | 155.5 | 47.5 | 108 |
Φ31.8×1.5 | 28.8 | 50.5 | 118 | 177 | 57 | 120 |
Φ38.1×1.5 | 35.1 | 50.5 | 137 | 191.5 | 62.5 | 129 |
Φ50.8×1.5 | 47.8 | 64 | 158 | 216 | 79 | 137 |
Φ63.5×2 (1.5) | 59.5(60.5) | 77.5 | 179 | 240.5 | 87.5 | 153 |
Φ76.2×2 | 72.2 | 91 | 216 | 240.5 | 99 | 175 |
Φ88.9×2 | 85 | 106 | 217 | 285 | 110 | 175 |
Φ101.6×2 | 97.6 | 119 | 270 | 274 | 130 | 192 |

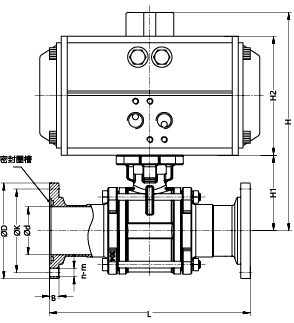

气动三片式卫生法兰球阀
规格 | d | D | K | n-m | L | B | H | H1 | H2 |
Φ12.7×1.5 | 9.7 | 79 | 67.5 | 4-Φ7 | 120 | 10 | 134.5 | 42.5 | 92 |
Φ19.05×1.5 | 16.05 | 79 | 67.5 | 4-Φ7 | 120 | 10 | 134.5 | 42.5 | 92 |
Φ25.4×1.5 | 22.4 | 79 | 67.5 | 4-Φ7 | 133 | 10 | 155.5 | 47.5 | 108 |
Φ31.8×1.5 | 28.8 | 79 | 67.5 | 4-Φ7 | 140 | 10 | 177 | 57 | 120 |
Φ38.1×1.5 | 35.1 | 88 | 75 | 4-Φ7 | 158 | 10 | 191.5 | 62.5 | 129 |
Φ50.8×1.5 | 47.8 | 100 | 87.2 | 4-Φ9 | 198 | 10 | 216 | 79 | 137 |
Φ63.5×2 | 59.5 | 114 | 99 | 4-Φ9 | 206 | 10 | 240.5 | 87.5 | 153 |
Φ76.2×2 | 72.2 | 130 | 115 | 4-Φ9 | 242 | 11 | 274 | 99 | 175 |
Φ88.9×2 | 84.9 | 140 | 125 | 4-Φ9 | 274 | 11 | 285 | 110 | 175 |
Φ101.6×2 | 97.6 | 162 | 147.5 | 6-Φ9 | 330 | 11 | 322 | 130 | 192 |

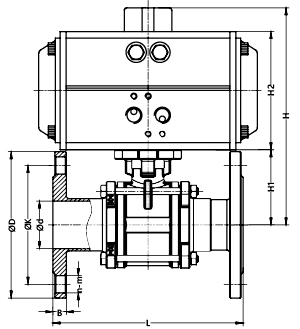

气动国标法兰三片式球阀
规格 | d | D | K | n-m | L | B | H | H1 | H2 |
15 | 15 | 95 | 65 | 4-Φ14 | 130 | 12 | 134.5 | 42.5 | 92 |
20 | 20 | 105 | 75 | 4-Φ14 | 140 | 13 | 134.5 | 42.5 | 92 |
25 | 25 | 115 | 85 | 4-Φ14 | 150 | 13 | 155.5 | 47.5 | 108 |
32 | 32 | 135 | 100 | 4-Φ18 | 165 | 14 | 177 | 57 | 120 |
40 | 40 | 145 | 110 | 4-Φ18 | 180 | 14 | 191.5 | 62.5 | 129 |
50 | 50 | 160 | 125 | 4-Φ18 | 200 | 14 | 216 | 79 | 137 |
65 | 65 | 180 | 145 | 4-Φ18 | 220 | 16 | 240.5 | 87.5 | 153 |
80 | 80 | 195 | 160 | 8-Φ18 | 250 | 16 | 240.5 | 99 | 175 |
100 | 100 | 215 | 180 | 8-Φ18 | 280 | 18 | 274 | 130 | 192 |
