Y43X-10P/16P 不锈钢比例式减压阀
一、Y43X不锈钢比例式减压阀--概述：
Y43X -10P/16P 不锈钢比例式减压阀 PN10～PN16是以法兰连接形式,活塞式结构，阀座密封面材料为橡胶，公称压力为 PN10～PN16，阀体材料为 0Cr18Ni9 系不锈钢的固定比例式减压阀。主要结构由阀体、进口压盖、活塞、出口压盖及 O 型圈、密封垫等零件组成。Y43X-10P、Y43X-16P 型不锈钢比例式减压阀是利用阀内浮动活塞两端不同的截面积构成压力差从而改变进水与出水的压力状况，达到减压的目的。结构严谨、新颖、运行流畅、体形轻巧便于安装、减压比例稳定，即减“动压”又减“静压”，材料采用不锈钢，适用于清洁水和气体。标准压力比为 2:1、3:1、4:1、5:1、3:2、5:2、4:3 等，并可根据用户的要求设计特殊比例的减压阀。
二、Y43X不锈钢比例式减压阀--主要性能参数：
| 型号 | PN | 工作压力 / MPa | 适用温度 / ℃ | 适用介质 |
| Y43X-10P | 10 | 1 | ≤90 | 水、气 |
| Y43X-16P | 16 | 1.6 | ≤90 | 水、气 |
三、Y43X不锈钢比例式减压阀--主要零部件材料：
| 型号 | 阀体材料 |
| Y43X-10P | 不锈钢 |
| Y43X-16P | 不锈钢 |

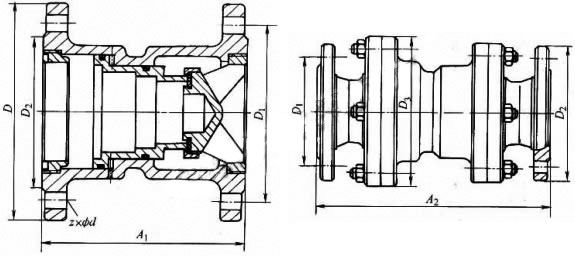

四、Y43X-10P型产品外形及结构尺寸(mm)
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
2:1
3:1
5:2
3:2
4:3 | 25 | 115 | 85 | 65 | 115 | 16 | 4×φ14 | — | — |
| 32 | 140 | 100 | 78 | 124 | 18 | 4×φ18 | — | — |
| 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — |
| 200 | 340 | 295 | 265 | 270 | 28 | 8×φ22 | — | — |
4:1
5:1 | 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 |
| 200 | 340 | 295 | 265 | — | 28 | 8×φ22 | 365 | 358 |
五、Y43X-16P型产品外形及结构尺寸(mm)
| 比例 | DN | D | D1 | D2 | A1 | b | z×φd | D3 | A2 |
2:1
3:1
5:2
3:2
4:3 | 40 | 150 | 110 | 85 | 132 | 18 | 4×φ18 | — | — |
| 50 | 165 | 125 | 100 | 140 | 20 | 4×φ18 | — | — |
| 65 | 185 | 145 | 120 | 155 | 20 | 4×φ18 | — | — |
| 80 | 200 | 160 | 135 | 155 | 22 | 8×φ18 | — | — |
| 100 | 220 | 180 | 155 | 200 | 24 | 8×φ18 | — | — |
| 125 | 250 | 210 | 185 | 220 | 26 | 8×φ18 | — | — |
| 150 | 285 | 240 | 210 | 230 | 28 | 8×φ22 | — | — |
| 200 | 340 | 295 | 265 | 270 | 30 | 12×φ22 | — | — |
4:1
5:1
| 25 | 115 | 85 | 65 | — | 16 | 4×φ14 | 115 | 178 |
| 32 | 140 | 100 | 78 | — | 18 | 4×φ18 | 140 | 188 |
| 40 | 150 | 110 | 85 | — | 18 | 4×φ18 | 150 | 195 |
| 50 | 165 | 125 | 100 | — | 20 | 4×φ18 | 165 | 205 |
| 65 | 185 | 145 | 120 | — | 20 | 4×φ18 | 190 | 218 |
| 80 | 200 | 160 | 135 | — | 22 | 8×φ18 | 205 | 225 |
| 100 | 220 | 180 | 155 | — | 24 | 8×φ18 | 225 | 273 |
| 125 | 250 | 210 | 185 | — | 26 | 8×φ18 | 260 | 308 |
| 150 | 285 | 240 | 210 | — | 28 | 8×φ22 | 300 | 322 |
| 200 | 340 | 295 | 265 | — | 30 | 12×φ22 | 365 | 358 |
