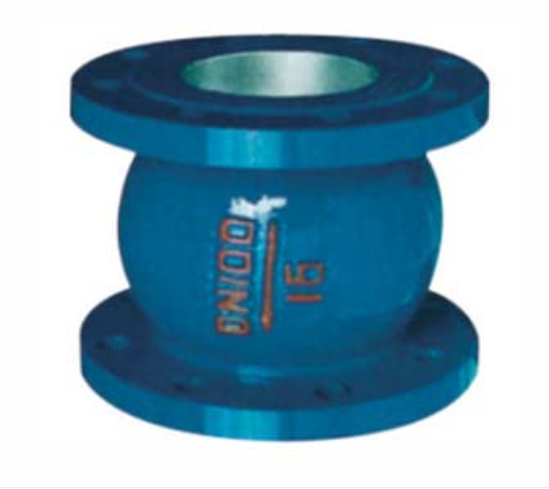

HC41X消声止回阀
一、产品概述
本厂生产的HC41X，H41X，H41X-16T型消声止回阀。适用于给、排水管道，阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。
二、产品特点
型号：HC41X | 品牌：网野 |
连接形式:法兰 | 主体材料：铸钢 |
公称通径：DN50mm-DN500mm | 3C阀门类别：工业 |
适用介质：水 | 工作温度：常温 |
标准：国标 | 压力环境：常压 |
三、产品采用标准
设计制造GB/T 12236
结构长度GB/T 12221
设计与制造标准：GB/T 12236
连接法兰标准：JB/T 74-94、GB/T 9113、HG 20592-20635
四、主要外形尺寸
型号 | 公称压力
PN(MPa) | 试验压力PS(MPa) | 工作温度
(℃) | 适用介质 |
壳体 | 密封 |
H41X | 1.0 | 1.5 | 1.1 | ≤80 | 洁净水 |
1.6 | 2.4 | 1.76 |
2.5 | 3.75 | 2.75 |
主要外形尺寸：
型号 | H41XH41H-PH41H-T |
DN(mm) | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 |
L | 112 | 120 | 130 | 150 | 165 | 190 | 210 | 255 | 310 | 362 | 380 | 450 | 545 | 580 |
