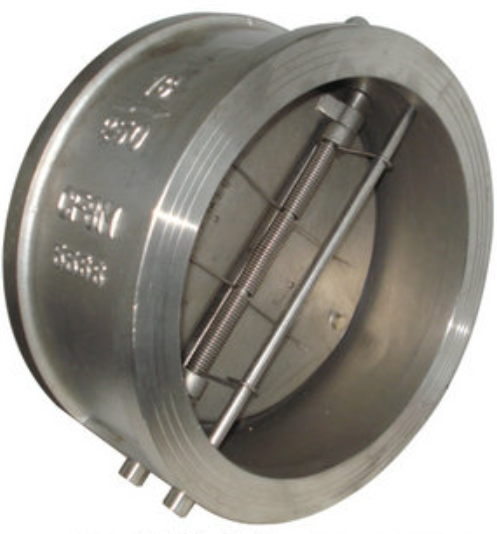

H76W、H76H、H76X对夹双瓣旋启式止回阀
一、产品概述

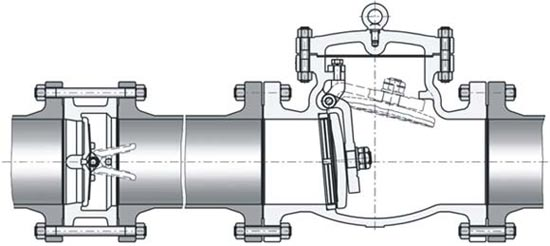

双瓣旋启对夹式止回阀由阀体、阀瓣、阀杆及弹簧等零件组成，采用对夹式连接，结构紧凑。由于阀瓣的关闭行程短，并有弹簧加载，关闭速度快，可显著减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点，可水平安装或垂直安装，可适用于水、蒸气、油品、硝酸、醋酸、强氧化性介质等多种介质。
二、产品特点
型号：H76W、H76H、H76X | 品牌：网野 |
连接形式:对夹 | 主体材料：铸钢 |
公称通径：DN50mm-DN500mm | 3C阀门类别：工业 |
适用介质：水 | 工作温度：常温 |
标准：美日德 | 压力环境：常压 |
三、产品采用标准
设计制造标准：JB/T 8937
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
四、主要外形尺寸
公称通径 | 阀门全开启 时的流体 阻力系数ξ | 常温下阀门全开启时的水流量系数 | 流体的流向 |
DN | NPS | Kv(m3/h) | Cv(U.S) | Cv(U.K) | ↑ | → |
开启压力近似值KPa |
50 | 2 | 2.6 | 63 | 74 | 62 | 2 | 1 |
65 | 21/2 | 2.4 | 109 | 128 | 107 | 2 | 1 |
80 | 3 | 2.3 | 172 | 201 | 169 | 2 | 1 |
100 | 4 | 2.0 | 289 | 338 | 283 | 2 | 1 |
125 | 5 | 1.8 | 476 | 557 | 466 | 2 | 1 |
150 | 6 | 1.5 | 750 | 878 | 735 | 2 | 1 |
200 | 8 | 1.3 | 1432 | 1675 | 1403 | 2 | 1 |
250 | 10 | 1.2 | 2330 | 2726 | 2283 | 2 | 1 |
300 | 12 | 1.0 | 3676 | 4301 | 3602 | 2 | 1 |
350 | 14 | 0.9 | 5274 | 6171 | 5169 | 2 | 1 |
400 | 16 | 0.8 | 7306 | 8548 | 7160 | 3 | 1 |
450 | 18 | 0.8 | 9246 | 10818 | 9061 | 3 | 1 |
500 | 20 | 0.8 | 11415 | 13356 | 11187 | 3 | 1 |
600 | 24 | 0.7 | 17573 | 20560 | 17222 | 3 | 1 |
700 | 28 | 0.7 | 23919 | 27985 | 23441 | 4 | 1 |
750 | 30 | 0.7 | 27458 | 32126 | 26909 | 4 | 1 |
800 | 32 | 0.7 | 31241 | 36552 | 30616 | 4 | 1 |
900 | 36 | 0.7 | 39539 | 46261 | 38748 | 4 | 1 |
1000 | 40 | 0.7 | 48814 | 57112 | 47838 | 4 | 1 |
1050 | 42 | 0.7 | 53817 | 62966 | 52741 | 4 | 1 |
1200 | 48 | 0.7 | 70292 | 82242 | 68886 | 4 | 1 |
主要连接尺寸
公称通径 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | PN6.4 | PN10.0 |
L | D | L | D | L | D | L | D | L | D | L | D |
DN50 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 115 | 60 | 122 |
DN65 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 140 | 67 | 147 |
DN80 | 73 | 144 | 73 | 144 | 73 | 144 | 73 | 144 | 76 | 150 | 73 | 157 |
DN100 | 73 | 164 | 73 | 164 | 73 | 170 | 73 | 170 | 79 | 177 | 79 | 183 |
DN125 | 86 | 194 | 86 | 194 | 86 | 197 | 86 | 197 | 105 | 213 | 105 | 220 |
DN150 | 98 | 220 | 98 | 220 | 98 | 227 | 98 | 227 | 136 | 250 | 136 | 260 |
DN200 | 127 | 275 | 127 | 275 | 127 | 287 | 127 | 293 | 165 | 313 | 165 | 324 |
DN250 | 146 | 330 | 146 | 332 | 146 | 343 | 146 | 355 | 213 | 364 | 213 | 394 |
DN300 | 181 | 380 | 181 | 387 | 181 | 403 | 184 | 450 | 229 | 424 | 229 | 458 |
DN350 | 184 | 440 | 184 | 447 | 184 | 460 | 222 | 478 | - | - | - | - |
DN400 | 191 | 492 | 191 | 498 | 191 | 518 | 232 | 549 | - | - | - | - |
DN450 | 203 | 542 | 203 | 558 | 203 | 568 | - | - | - | - | - | - |
DN500 | 219 | 597 | 219 | 620 | 219 | 624 | - | - | - | - | - | - |
DN600 | 222 | 698 | 222 | 734 | 222 | 734 | - | - | - | - | - | - |
公称通径 | 150Lb | 300Lb | 600Lb |
L | D | L | D | L | D |
2 | 60 | 103 | 60 | 110 | 60 | 110 |
21/2 | 67 | 122 | 67 | 129 | 67 | 129 |
3 | 73 | 135 | 73 | 148 | 73 | 148 |
4 | 73 | 173 | 73 | 180 | 79 | 192 |
5 | 86 | 196 | 86 | 215 | 105 | 240 |
6 | 98 | 222 | 98 | 250 | 136 | 265 |
8 | 127 | 279 | 127 | 307 | 165 | 319 |
10 | 146 | 339 | 146 | 361 | 213 | 399 |
12 | 181 | 409 | 181 | 422 | 229 | 456 |
14 | 184 | 450 | 222 | 485 | - | - |
16 | 191 | 514 | 232 | 539 | - | - |
18 | 203 | 549 | - | - | - | - |
20 | 219 | 606 | - | - | - | - |
24 | 222 | 717 | - | - | - | - |
