J23W-1.6/32P针型阀
◆ 产品型号： J23W外螺纹针型阀组
【 产品概述 】
针型阀密封性良好，一般用于较小流量，较高压力的气体或液体（如蒸汽、油品）介质的密封。该阀种类一般分为普通截止阀、针型截止阀、角式针型阀、仪表针型阀、波纹管针型阀、阀组等。针型截止阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。卡套式仪表阀门具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。手动截止阀、球阀可安装在管路的任何位置上。

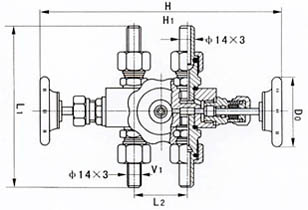

【 结构图 】
【 主要外形及连接尺寸 】
型号 | 公称直径DN(mm) | J23SA外螺纹针型阀组尺 寸 | 重量(kg) |
L | V1 | Do | H | H1 | L1 | L2 |
J23W-320 | 6 | 260 | 14 | 65 | 175 | 190 | 160 | 54 | 2.6 |
【 主要性能规范 】
型号 | 公称压力
(Mpa) | 试验压力PS(Mpa) | 工作压力
(Mpa) | 工作温度
(℃) | 适用介质 |
壳体 | 密封(液) | 密封(气) |
J23W-160 | 16.0 | 24.0 | 17.6 | 0.6 | 16.0 | P≤540℃ | 液化石油气
水、酸、蒸汽、
油品等 |
C≤425℃ |
【 主要零件材料 】
零件名称 | 阀体、阀盖、螺栓 | 阀杆、阀瓣、密封圈 | 填料 | 垫片 | 手轮 |
J23W-320 | 铬镍不锈钢 | 不锈钢 | 聚四氟乙稀
柔性石墨 | 橡胶石棉板 | 优质碳钢 |
【 订货须知 】
● ①产品名称与型号 ● ② J23W-1.6/32P型口径● ③是否带附件，以便正确选型。若已由设计单位选定的J23SA-1.6/32P型号，请按型号直接向我厂销售部订购。当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。感谢您访问J23W外螺纹针型阀组专栏，如有任何疑问。您可以致电给我们，我们一定会尽心尽力为您提供优质的服务。
