Z941T-10/Z945T-10 电动铸铁闸阀
一、 电动铸铁闸阀 --概述
Z941T-10 电动明杆铸铁闸阀、 Z945T-10 电动暗杆铸铁闸阀：Z941T、Z945T电动、法兰连接、楔式刚性单闸板，阀座密封面材料为铜合金，生产公称压力PN10~PN25，阀体材料为灰铸铁或球墨铸铁的闸阀
二、 电动铸铁闸阀 --性能参数
| 主要性能参数 |
| 型号 | PN | 工作压力/MPa | 适用温度/℃ | 适用介质 |
| Z945T-10 | 10 | 1.0 | 180 | 水、蒸汽、油品 |
| Z941T-10 | 10 | 1.0 |
三、 电动铸铁闸阀 --零部件材料
| 零部件材料 |
|
| 型号 | 材料 |
|
| 阀体、阀盖 | 闸板、阀座 | 阀杆 | 阀杆螺母 | 填料 | 手轮 |
|
| Z941T-10 | 灰铸铁 | 铜合金 | 2Cr13 | 铝铁青铜 | 柔性石墨 | 球墨铸铁 |
|
| Z945T-10 |
|

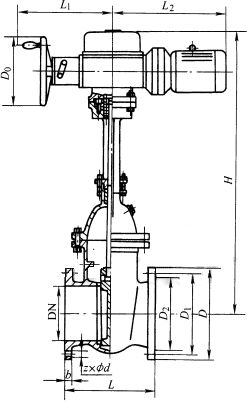

四、 电动铸铁闸阀 --外形及结构尺寸
| DN | L | D | D1 | D2 | b | z×Φd | D3 | H | H1 | D0 | 重量/kg |
| 40 | 240 | 150 | 110 | 88 | 20 | 4×Φ17.5 | 164 | 602 | 602 | 300 | 68 |
| 50 | 250 | 165 | 125 | 102 | 20 | 4×Φ17.5 | 164 | 610 | 610 | 300 | 69 |
| 65 | 270 | 185 | 145 | 122 | 20 | 4×Φ17.5 | 164 | 612 | 612 | 300 | 80 |
| 80 | 280 | 200 | 160 | 133 | 20 | 8×Φ17.5 | 195 | 690 | 690 | 300 | 83 |
| 100 | 300 | 220 | 180 | 158 | 20 | 8×Φ17.5 | 220 | 833 | 833 | 300 | 94 |
| 125 | 325 | 250 | 210 | 184 | 22 | 8×Φ17.5 | 268 | 876 | 876 | 300 | 125 |
| 150 | 350 | 285 | 240 | 212 | 24 | 8×Φ22 | 280 | 958 | 958 | 300 | 160 |
| 200 | 400 | 340 | 295 | 268 | 26 | 12×Φ22 | 370 | 1096 | 1096 | 300 | 225 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12×Φ26 | 460 | 1244 | 1244 | 300 | 348 |
| 300 | 500 | 460 | 410 | 370 | 30 | 12×Φ26 | 530 | 1430 | 1474 | 400 | 485 |
| 350 | 550 | 520 | 470 | 430 | 34 | 16×Φ26 | 610 | 1565 | 1663 | 400 | 696 |
| 400 | 600 | 580 | 525 | 482 | 36 | 16×Φ30 | 710 | 1735 | 1886 | 400 | 1000 |
| 500 | 700 | 715 | 650 | 585 | 44 | 20×Φ33 | 5860 | 1961 | 2181 | 400 | 1064 |
