Z45T-10/Z45T-16Q 暗杆楔式单闸板手动闸阀

Z45T-10/Z45T-16Q 暗杆楔式单闸板手动闸阀

一、产品概述:

Z45T 型 暗杆楔式单闸板 手动闸阀 PN10～PN16传动方式为手动,连接方式为法兰连接,暗杆楔式刚性单闸板，阀座密封面材料为青铜，公称压力 PN10～PN16，阀体材料为灰铸铁（Z45T-10）、球墨铸铁（Z45T-16Q）的闸阀。

二、工作原理：

转动手轮，通过手轮与阀杆的螺纹的进、退，提升或下降与阀杆连接的阀板，达到开启和关闭的作用

闸阀具有以下优点：

1、流动阻力小。阀体内部介质通道是直通的，介质成直线流动，流动阻力小。

2、启闭时较省力。是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方 向相垂直。

3、高度大，启闭时间长。闸板的启闭行程较大，降是通过螺杆进行的。

4、水锤现象不易产生。原因是关闭时间长。

5、介质可向两侧任意方向流动，易于安装。闸阀通道两侧是对称的。

6、结构长度(系壳体两连接端面之间的距离)较小。

7、密封面易磨损，影响使用寿命。启闭时，闸板与阀座两个密封面相互摩擦滑动，要介质压力作用下易产生擦伤磨损，影响密封性能，缩短使用寿命。

8、价格较贵。接触密封面较多，加工较复杂，特别是闸板座上的密封面不易加工，而且零件较多。形体简单 , 结构长度短，制造工艺性好，适用范围广。

三、产品性能参数:

四、产品零部件材料:

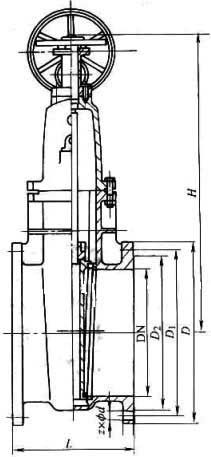

五、产品外形结构尺寸:
