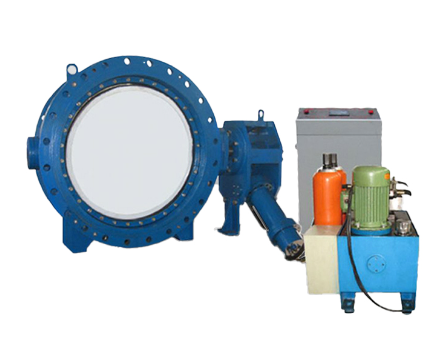

HD7x41X 蓄能器式液控缓闭止回蝶阀
· 1 产品型号： HD7x41X
· 2 公称通径： DN400~DN1600
· 3 公称压力： PN0.6~1.6MPa
· 4 适用介质： 水、海水、泥沙水
· 5 工作温度： ≤80℃
· 6 设计与制造： GB/T14478、JB/T5299
· 7 结构长度： GB/T12221
· 8 配管法兰： GB/T9112~9131、JB/T74~90、GB/T12380
· 9 蓄能器标准： GB/T2352
· 10 试验与检验： GB/T14478、GB/T13927
一、HD7x41X蓄能器式液控缓闭止回蝶阀用途
HD7x41X蓄能器式液控缓闭止回蝶阀是目前国内较先进的控制设备，主要用于水电站、自来水给水泵房以及电力、石油、化工、冶金、矿山等其他各类泵站，安装在水轮机进口或水泵出口管路，作截止、止回之用。
二、HD7x41X蓄能器式液控缓闭止回蝶阀特点
1、能按程序启闭；在正常供电和突然断电情况下均能自动按预定的时间和角度分快、慢二阶段关闭；调节范围大、适应性强。
2、可消除破坏性水锤、防止水泵和水轮机组发生飞逸事故，有效地降低了网管系统的压力波动，保障设备的安全可靠运行。
3、该阀可取代水泵出口原电动闸阀和止回阀的功能，减少占地面积及基建投资。同时其流阻系数仅为0.1~0.6,远小于止回阀的流阻系数（1.7~2.6）,节能效果明显。
4、本公司S（锁定型）、B（保压型）、X（蓄能器型）三种类型的液控止回蝶阀产品均以不同方式解决了国内同类产品在运行过程中重锤下掉的缺点，大大增强了系统的可靠性和安全性。同时，本公司可根据用户的特殊要求单独进行设计，多方位满足广大用户对该类产品的需求。四.HD7x41X蓄能器式液控缓闭止回蝶阀主要性能参数。
三、HD7x41X蓄能器式液控缓闭止回蝶阀产品标准与规范
设计与制造 | 结构长度 | 配管法兰 | 蓄能器标准 | 试验与检验 |
GB/T14478、JB/T5299 | GB/T12221 | GB/T9112~9131 JB/T74~90、GB/T12380 | GB/T2352 | GB/T14478、GB/T13927 |
四、HD7x41X蓄能器式液控缓闭止回蝶阀主要性能参数
型号 | 公称压力PN（MPa） | 壳体试验 | 密封试验 | 工作温度℃ | 适用介质 |
HD7x41X | 1.0*PN | 1.5*PN | 1.1*PN | ≤80 | 水、海水、泥沙水 |
五、HD7x41X蓄能器式液控缓闭止回蝶阀主要外形尺寸
DN | PN | L | L1 | L2 | L3 | L4 | 法兰连接尺寸 |
400 | 0.6 | 216 | 556 | 1449 | 320 | 440 | GB/T17241
GB/T9113 |
1.0 | 216 | 556 | 1449 | 330 | 440 |
|
|
1.6 | 216 | 556 | 1449 | 345 | 440 |
|
|
450 | 0.6 | 222 | 556 | 1449 | 370 | 440 |
|
1.0 | 222 | 556 | 1449 | 380 | 440 |
|
|
1.6 | 222 | 580 | 1449 | 395 | 490 |
|
|
500 | 0.6 | 229 | 580 | 1449 | 400 | 440 |
|
1.0 | 229 | 580 | 1449 | 410 | 490 |
|
|
1.6 | 229 | 580 | 1449 | 425 | 490 |
|
|
600 | 0.6 | 267 | 580 | 1449 | 440 | 490 |
|
1.0 | 267 | 580 | 1449 | 460 | 490 |
|
|
1.6 | 267 | 625 | 1820 | 470 | 490 |
|
|
700 | 0.6 | 292 | 625 | 1449 | 436 | 490 |
|
1.0 | 292 | 625 | 1820 | 550 | 545 |
|
|
1.6 | 292 | 625 | 1820 | 570 | 545 |
|
|
800 | 0.6 | 318 | 625 | 1820 | 625 | 490 |
|
1.0 | 318 | 625 | 1820 | 640 | 545 |
|
|
1.6 | 318 | 625 | 1820 | 660 | 545 |
|
|
900 | 0.6 | 330 | 625 | 1820 | 700 | 545 |
|
1.0 | 330 | 625 | 1820 | 710 | 545 |
|
|
1.6 | 330 | 675 | 1820 | 725 | 610 |
|
|
1000 | 0.6 | 410 | 625 | 1820 | 760 | 610 |
|
1.0 | 410 | 675 | 1820 | 770 | 610 |
|
|
1.6 | 410 | 675 | 2180 | 790 | 610 |
|
|
1200 | 0.6 | 470 | 675 | 1820 | 875 | 610 |
|
1.0 | 470 | 675 | 2180 | 890 | 610 |
|
|
1.6 | 470 | 729 | 2180 | 915 | 720 |
|
|
1400 | 0.6 | 530 | 729 | 2180 | 1000 | 720 |
|
1.0 | 530 | 729 | 2180 | 1020 | 720 |
|
|
1.6 | 530 | 781 | 2180 | 1045 | 960 |
|
|
1600 | 0.6 | 600 | 781 | 2180 | 1120 | 720 |
|
1.0 | 600 | 781 | 2180 | 1140 | 960 |
|
|
