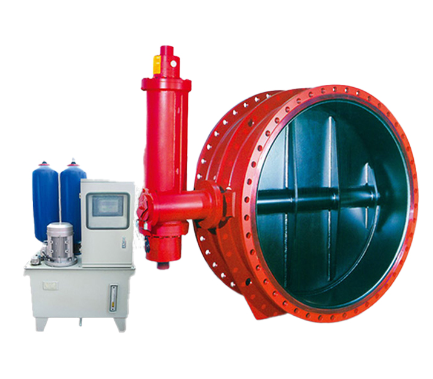

YKD型 D743H 快速关闭阀
· 1 产品型号： YKD型D743H
· 2 公称通径： DN150~DN2000
· 3 公称压力： PN2.5~40.0MPa
· 4 适用介质： 蒸汽、高炉煤气、水、烟气、空气、油品等
· 5 介质温度： ≤600℃
· 6 设计制造： GB12238
· 7 法兰连接： GB/T9113、GB/T17241.6
· 8 结构长度： GB12221
· 9 压力试验： GB/T13927、JB/T9092
一、YKD型D743H快速关闭阀产品介绍
YKD型D743H快速关闭阀产品主要安装应用于汽轮机抽汽管路、高炉煤气余压发电装置进气管路等高安全等级控制系统，作紧急急切断阀用：能在系统出现危机工况或事故时，能在0.3-0.5秒的瞬间内试试紧急关阀，实现管路的可靠介质，有效防止汽机尾部蒸汽和冷凝水倒灌或切断煤气管路，保护透平机组的安全。本产品引进吸收国内外快速关闭阀功能，并进行技术优化改进，增设缓冲装置，避免惯性冲击，产品性能更加可靠，并延长阀门使用寿命。
二、YKD型D743H快速关闭阀产品特点
1、采用优化的三维偏心金属硬密封结构，高温防卡死，启闭轻松，并彻底避免传统金属硬密封阀门的接触擦伤弊病；
2、密封可靠，密封试验零泄漏；
3、直联齿条式活塞传动，结构紧凑，3°关闭缓冲设计，恒转矩启闭，动作可靠；
4、整体式或分体式电液控制装置，安装便利。
三、YKD型D743H快速关闭阀主要外形尺寸
（PN=2.5MPa）
DN | L | D | D1 | b | n | d | B1 | B2 | B3 | B4 | H1 | H2 | H0 |
200 | 152 | 320 | 280 | 24 | 8 | 19 | 128 | 150 | 880 | 1340 | 176 | 481 | 887 |
250 | 165 | 375 | 335 | 26 | 12 | 19 | 128 | 150 | 880 | 1340 | 210 | 518 | 958 |
300 | 178 | 440 | 395 | 26 | 12 | 23 | 128 | 150 | 880 | 1340 | 238 | 577 | 1045 |
350 | 190 | 490 | 445 | 26 | 12 | 23 | 135 | 160 | 1066 | 1722 | 270 | 617 | 1140 |
400 | 216 | 540 | 495 | 26 | 16 | 23 | 135 | 160 | 1066 | 1722 | 302 | 659 | 1214 |
450 | 222 | 595 | 550 | 28 | 16 | 23 | 135 | 160 | 1066 | 1722 | 332 | 678 | 1263 |
500 | 229 | 645 | 600 | 28 | 20 | 23 | 180 | 205 | 1380 | 2220 | 370 | 738 | 1370 |
600 | 267 | 755 | 705 | 30 | 20 | 28 | 180 | 205 | 1380 | 2220 | 432 | 827 | 1521 |
700 | 292 | 860 | 810 | 30 | 24 | 28 | 180 | 205 | 1380 | 2220 | 470 | 875 | 1607 |
800 | 318 | 975 | 920 | 32 | 24 | 31 | 195 | 220 | 1550 | 2510 | 530 | 953 | 1763 |
900 | 330 | 1075 | 1020 | 34 | 24 | 31 | 195 | 220 | 1550 | 2510 | 580 | 1000 | 1860 |
1000 | 410 | 1175 | 1120 | 34 | 28 | 31 | 195 | 220 | 1550 | 2510 | 650 | 1092 | 2022 |
1200 | 470 | 1405 | 1340 | 38 | 32 | 34 | 221 | 250 | 1745 | 2777 | 765 | 1238 | 2307 |
1400 | 530 | 1630 | 1560 | 42 | 36 | 37 | 221 | 250 | 1745 | 2777 | 890 | 1319 | 2513 |
1600 | 600 | 1830 | 1760 | 46 | 40 | 37 | 221 | 250 | 1745 | 2777 | 1010 | 1429 | 2743
|
