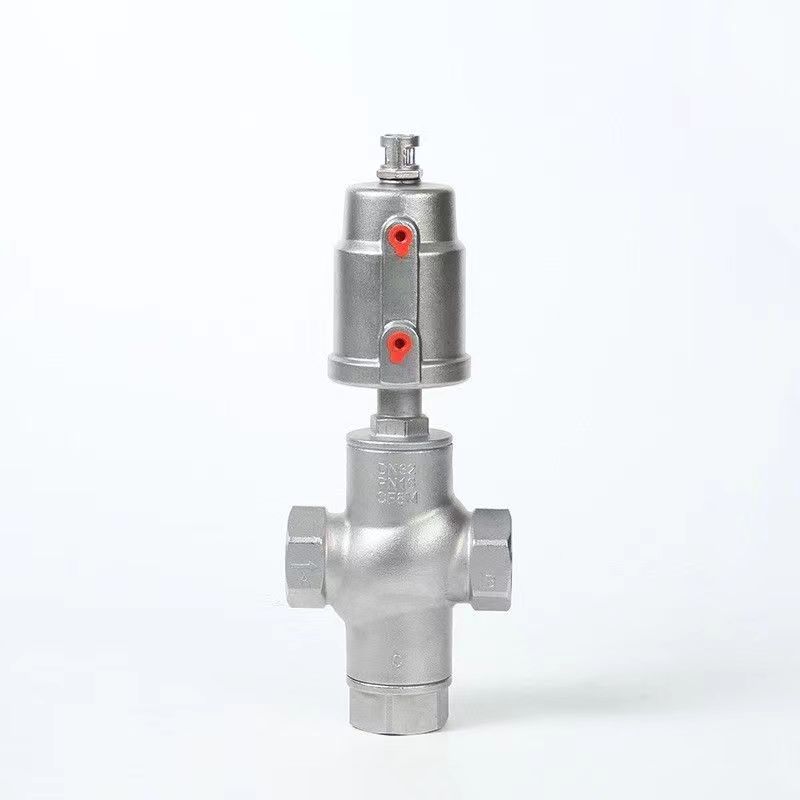

三通气动角座阀
技术参数
• 工作压力：Max1.6MPa
• 控制压力：0.3-0.8MPa
• 控制介质：中性气体或空气
• 阀体材料：CF8M
• 气缸材料：CF8
• 密封材料：PTFE
• 介质温度：-10℃~+180℃
• 环境温度：-10℃~+80℃
• 控制形式：单作用常闭，双作用常闭，双作用自由态
• 连接形式：螺纹式、快装式
• 适用介质：水、蒸汽、油、中性气体或液体，有机溶剂，酸碱溶液等

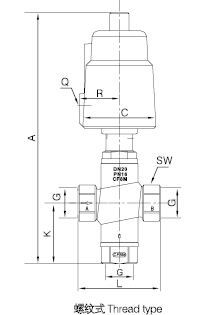

螺纹式
规格
size | 执行器
Actiuator | Q | C | R | G | A | K | L | SW | 重量
weight (kg) |
DN15 | 40 | G1/8" | 50.5 | 27 | 1/2" | 195 | 50 | 68 | 27 | 0.91 |
DN20 | 50 | G1/8" | 60 | 33 | 3/4" | 230 | 60 | 75 | 32 | 1.25 |
DN25 | 50 | G1/8" | 60 | 33 | 1" | 242 | 68 | 90 | 40 | 1.64 |
快装式
规格
size | 执行器
Actiuator | Q | C | R | D | A | K | L | 重量
weight (kg) |
DN15 | 40 | G1/8" | 50.5 | 27 | 34 | 223 | 80 | 90 | 0.99 |
DN20 | 50 | G1/8" | 60 | 33 | 50.5 | 246 | 80 | 90 | 1.48 |
DN25 | 50 | G1/8" | 60 | 33 | 50.5 | 262 | 90 | 100 | 1.78 |
