ZDLQ/X 电子式电动三通调节阀
一、ZDLQ/X电子式电动三通调节阀--概述：
ZDLQX电子式电动三通调节阀，由3810L型（或PSL系列）直行程电子式电动执行机构和三通阀组成，内含饲服功能。接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
三通阀阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。应用于比例调节或旁路调节，尤其适用于石油工业热交换器的流体温度控制系统的调节，一台三通阀可代替两台单座阀或双座阀使用，占扬威空间体积小，节省安装管道及费用。
二、ZDLQ/X电子式电动三通调节阀--技术参数：
型 式 | 直通铸造球型阀 |
公称通径 | 合流阀：25~300mm、分流阀：80~300mm |
公称压力 | PN1.6、2.5、4.0、6.4MPa |
法兰标准 | JB/T79.1-94、79.2-94等 |
材 料 | 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等 |
上 阀 盖 | 标准型-17~+230℃、散热型+230~+450℃、波纹管密封型－40~+350℃ |
压盖型式 | 螺栓压紧式 |
填 料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料 |
三、ZDLQ/X电子式电动三通调节阀--阀内组件：
阀芯特式 | 薄壁圆筒型阀芯 |
流量特性 | 抛物线特性和线性特性 |
材料 | 不锈钢（1Cr18Ni9Ti、1CR18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等 |

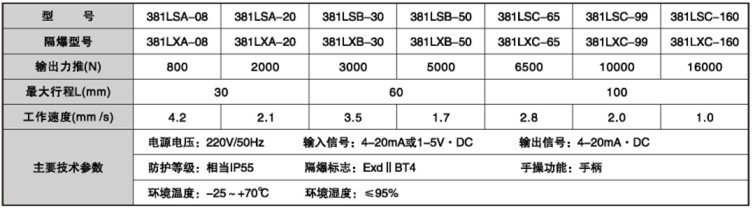

四、ZDLQ/X电子式电动三通调节阀--执行机构：
五、ZDLQ/X电子式电动三通调节阀--阀作用型式：
电关式（B），电开式（K）

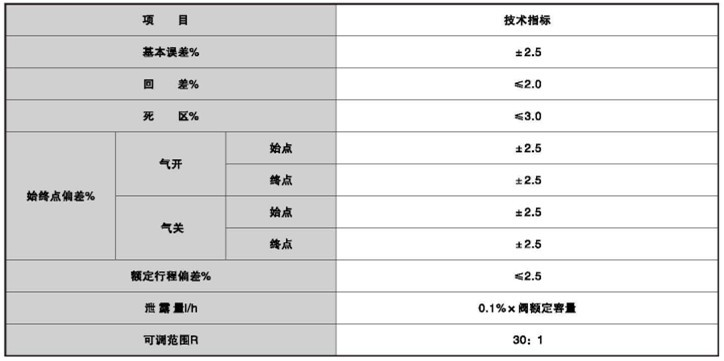

六、ZDLQ/X电子式电动三通调节阀--性能：
七、额定流量系数Kv、额定行程、配用执行机构型号、允许压差：

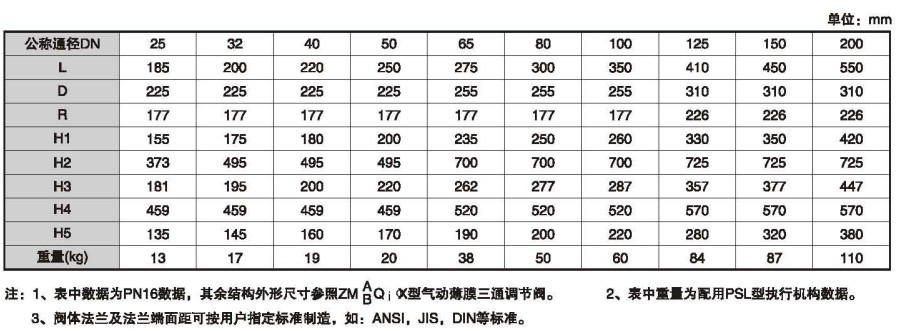

八、ZDLQ/X电子式电动三通调节阀--安装尺寸：
