DDC-JQ 电磁真空带充气阀
DDC-JQ型电磁真空带充气阀是机械真空泵安全阀，安装于机械真空泵的进气口，并与泵同步开启和关闭。当泵停止工作或电源突然中断时，阀门自动关闭。电磁真空充气阀使真空系统保持真空并将大气充入泵腔内，从而避免泵油逆向流动而污染真空系统。电磁真空带充气阀使用介质为纯净空气和非腐蚀性气体。电磁真空带充气阀等各种真空阀、减压阀、真空配件产品。电磁真空带充气阀主要零件材料阀体、阀盖、阀板：碳钢或铝合金密封圈：丁腈橡胶电磁真空带充气阀主要技术性能适用范围：105 ~10-2 Pa阀门漏率：≤6.7×10-3Pa.L/S适用温度：-30~+50℃ 线围温升：≤65℃ 开闭时间：≤3S 电源电压：220V/50Hz电磁真空带充气阀--主要技术性能：
| 适用范围(Pa) | 105～1x10-2 |
| 阀门漏率(Pa.L/S) | ＜6.7x104 |
| 适用温度(℃) | -25～+50 |
| 线圈温升(℃) | ≤65 |
| 开闭时间(S) | ≤3 |
| 电源电压(V/Hz) | 220±10%/50 |
| 法兰标准 | JB919 |

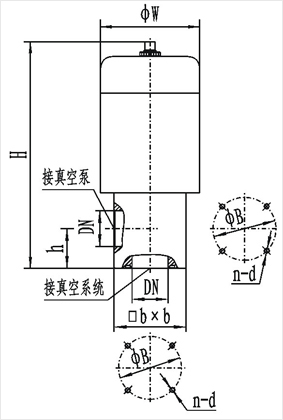

电磁真空带充气阀--连接及外形尺寸：
| 型号 | 通径(DN) | ΦW | ΦB | H | h | bxb | n-d | 匹配机械泵型号 |
| DDC-JQ16A | 16 | 68 | 42 | 176 | 28 | 48x48 | 4-M5 | 2XZ-0.5/1 |
| DDC-JQ25A | 25 | 82 | 55 | 199 | 35 | 58x58 | 4-M6 | 2XZ-2/4 |
| DDC-JQ32 | 32 | 92 | 64 | 226 | 40 | 68x68 | 4-M6 | 2XZ-4 |
| DDC-JQ40 | 40 | 110 | 70 | 245 | 44 | 80x80 | 4-M6 | 2XZ-8 |
| DDC-JQ50A | 50 | 125 | 90 | 290 | 56 | 95x95 | 4-M8 | 2X-15 |
| DDC-JQ65 | 65 | 135 | 105 | 320 | 65 | 115x115 | 4-M8 | 2X-30A |
| DDC-JQ80 | 80 | 165 | 125 | 367 | 75 | 140x140 | 4-M8 | 2X-70A |
