Y42X 弹簧活塞式减压阀
一、Y42X弹簧活塞式减压阀--结构特点和用处
Y42X弹簧活塞式减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。Y42X弹簧活塞式减压阀调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。
二、Y42X弹簧活塞式减压阀--主要技术参数和性能指标
| 公称压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 壳体试验压力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封试验压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 最高进口压力(Mpa) | 1.0 | 1.6 | 2.5 |
| 出口压力范围(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 压力特性偏差(Mpa)△P2P | GB12244-1989 |
| 流量特性偏差(Mpa)P2G | GB12244-1989 |
| 渗漏量 | 0 |
| 工作温度 | 0℃-80℃ |
三、Y42X弹簧活塞式减压阀--主要零件材料
| 零件名称 | 零件材料 |
| 阀体 阀盖 底盖 | WCB |
| 阀座 | 2Cr13 |
| 阀瓣 | 2Cr13 |
| 阀杆 | 2Cr13 |
| 缸套 | 2Cr13/25(镀硬铬) |
| 活塞 | 2Cr13 |
| O型圈 | 丁腈橡胶 |
| 密封圈 | 丁腈橡胶 |
| 膜片 | 夹织物丁腈橡胶 |
| 调节弹簧 | 60Si2Mn |
四、Y42X弹簧活塞式减压阀--流量系数(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

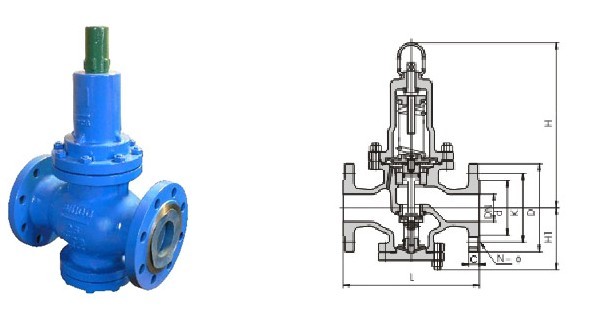

五、Y42X弹簧活塞式减压阀--外形尺寸(PN1.0-2.5)
| 公称通径DN | 外 形 尺 寸 |
| L | H | Hl |
| 15 | 160 | 265 | 100 |
| 20 | 160 | 265 | 100 |
| 25 | 180 | 285 | 110 |
| 32 | 200 | 285 | 110 |
| 40 | 220 | 320 | 120 |
| 50 | 250 | 320 | 120 |
| 65 | 280 | 335 | 140 |
| 80 | 310 | 425 | 165 |
| 100 | 350 | 445 | 185 |
| 125 | 400 | 590 | 225 |
| 150 | 450 | 625 | 260 |
| 200 | 500 | 680 | 280 |
| 250 | 650 | 855 | 335 |
| 300 | 800 | 935 | 385 |
| 350 | 850 | 1015 | 430 |
| 400 | 900 | 1095 | 455 |
| 450 | 900 | 1165 | 500 |
| 500 | 950 | 1205 | 525 |
