Y43H-25 先导活塞式蒸汽减压阀
一、先导活塞式蒸汽减压阀--概述
Y43H-25 型先导活塞式蒸汽减压阀由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。本产品在普通减压阀基础上作了很大改进，加大了活塞面积，改变了节流结构与密封形式，加大了过流面积等等，从而在提高灵敏度、流量、寿命等方面大大改善了性能。主要用于蒸汽管路，适用于流量大流量变化大，进口压力变化大的蒸汽管路。
二、先导活塞式蒸汽减压阀--性能参数：
| 型号 | PN | 进口参数 | 出口压力 / MPa | 出口压力 / MPa | 适用介质 |
| 温度 / ℃ | 压力 / MPa |
| Y43H-25C | 25 | ≤200 | 2.5 | 0.05～1.6 | ±0.07 | 蒸汽 |
三、先导活塞式蒸汽减压阀--零部件材料：
| 型号 | 材料 |
| 阀体、上阀盖、下阀盖 | 主副阀瓣、主副阀座、活塞 | 主副弹簧 | 调节弹簧 | 膜片 | 活塞环 |
| Y43H-25C | WCB | 不锈钢 | 铬钒钢 | 硅锰钢 | 不锈钢 | 合金耐磨铸铁 |

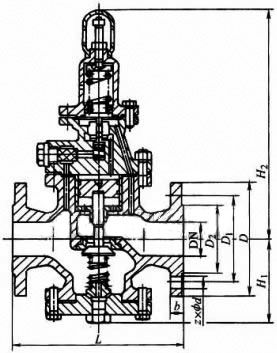

四、先导活塞式蒸汽减压阀--外形结构尺寸：
| DN | L | D | D1 | D2 | b | z×φd | H1 | H2 | 重量 / kg |
| 25 | 180 | 115 | 85 | 65 | 16 | 4×φ18 | 100 | 310 | 16 |
| 32 | 200 | 140 | 100 | 76 | 18 | 4×φ18 | 108 | 320 | 17 |
| 40 | 220 | 150 | 110 | 84 | 18 | 4×φ18 | 110 | 325 | 25 |
| 50 | 250 | 160 | 125 | 99 | 20 | 4×φ18 | 116 | 330 | 30 |
| 65 | 280 | 180 | 145 | 118 | 22 | 8×φ18 | 140 | 355 | 36 |
| 80 | 310 | 195 | 160 | 132 | 24 | 8×φ18 | 155 | 375 | 51 |
| 100 | 350 | 230 | 190 | 156 | 24 | 8×φ23 | 165 | 385 | 54 |
| 125 | 400 | 270 | 220 | 184 | 26 | 8×φ26 | 190 | 430 | 94 |
| 150 | 450 | 300 | 250 | 211 | 28 | 8×φ26 | 215 | 450 | 112 |
| 200 | 550 | 360 | 310 | 274 | 30 | 12×φ26 | 250 | 520 | 170 |
