HC42X/DRVZ 静音式止回阀
一、静音式止回阀--概述
HC42X/DRVZ静音止回阀由阀体、阀座、导流体、阀瓣、轴瓦及弹簧等零件组成。内部流道采用流线型设计，压力损失极小，阀瓣启闭行程很短，停泵启闭行程很短，停泵时可快速关闭，防止巨大的水锤声，形成静音效果。主要用于给水、排水、消防、暖通系统，可安装于水泵出口处，以防止介质倒流及水锤对泵的损坏。
二、静音式止回阀--主要技术参数
| 型号 | DRVZ/T-10 | DRVZ/T-16 | DRVZ/T-25Q |
| 公称压力 | PN1.0MPa | PN1.5MPa | PN2.5MPa |
| 公称通径 | DN50～DN300(mm) |
| 最高工作压力 | 1.0MPa | 1.6MPa | 2.5MPa |
| 密封试验压力 | 1.1MPa | 1.76MPa | 2.75MPa |
| 壳体试验压务 | 1.5MPa | 2.4MPa | 3.75MPa |
三、静音式止回阀--主要零部件
| 零件名称 | 材料 |
| 阀体、导流体 | 灰铸铁、球墨铸铁、铸钢 |
| 阀座、轴瓦、阀瓣、轴 | 青铜或铬不锈钢 |
| 弹簧 | 不锈钢 |

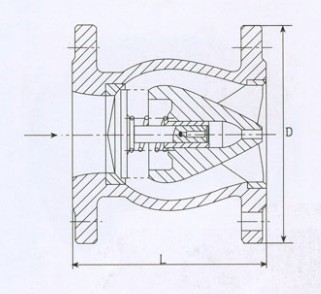

四、静音式止回阀--主要连接尺寸
| 公称通径(mm) | L(mm) |
| 50 | 120 |
| 65 | 150 |
| 80 | 180 |
| 100 | 240 |
| 125 | 300 |
| 150 | 350 |
| 200 | 450 |
| 250 | 500 |
| 300 | 550 |
| 350 | 575 |
| 400 | 600 |
| 450 | 650 |
| 500 | 700 |
