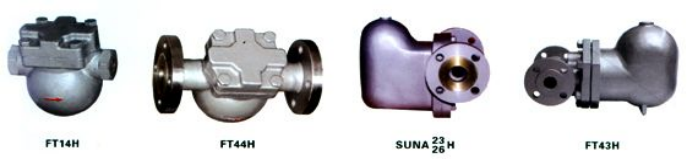

FT14/FT44/FT46 杠杆浮球式蒸汽疏水阀
一、杠杆浮球式蒸汽疏水阀--概述
FT14/FT44/FT46杠杆浮球式蒸汽疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等。在整个工作压力范围内无需调整和更换内件，即可充分排除大量的疑结
水。排水过冷度可达0℃，特别适合用于疑结水量大的工作场合。
二、杠杆浮球式蒸汽疏水阀--特点
1、采用轧装阀机械新SCCV开关方式，具有优良的密封性和耐久性。
2、平衡双阀座设计，比一般的疏水阀体积小而排量大，特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀，可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口，可大大缩短设备起动时间。
5、全部部件安装在阀盖上，阀无需从配管上卸下，就可维修保养，简单方便。
三、杠杆浮球式蒸汽疏水阀--主要零部件材料表
零部件材料袋 | 材料 |
阀体、阀盖 | WCB、HT250
不锈钢 |
阀座、阀芯 | 不锈钢 |
浮球 | 不锈钢 |
控制架 | 不锈钢 |
热敏元件 | 哈氏合金 |

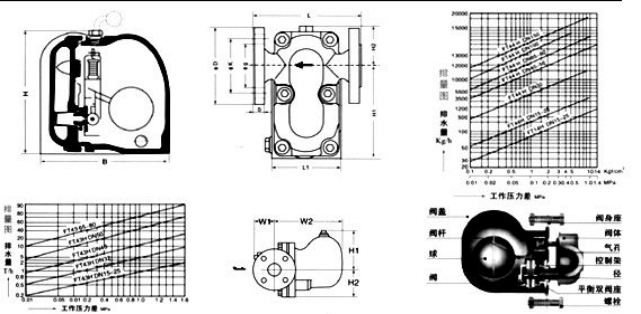

四、杠杆浮球式蒸汽疏水阀--主要外形及连接尺寸
产品型号 | 公称通径 | 连接方式 | 使用压力（Mpa) | 温度℃） | 外形尺寸 |
L | L1 | H1 | H2 | W |
FT14-16 | 15-20 | 螺纹 | 0.01-1.6 | 250 | 125 | 155 | 55 | 55 | 155 |
FT14-16 | 15-25 | 螺纹 | 0.01-1.6 | 250 | 190 | 220 | 120 | 80 | 140 |
FT44-16
FT43
FT46 | 15-20
25 | 法兰 | 0.01-1.6 | 350 | 195
215 | 255 | 85 | 115 | 110 |
32-50
65-80 | 法兰 | 0.01-1.6 | 350 | 230
270 | 345
420 | 175
218 | 110
125 | 190
220 |
SUNA-23H
SUNA-26H | 15-20
25
32-50 | 法兰 | 0.01-4.0 | 350 | 195
215
230 | 145
235 | 60
125 |
| 90
145 |
|
|
|
|
|
|
|
|
|
