CS11H 内螺纹自由浮球式蒸汽疏水阀
一、内螺纹自由浮球式蒸汽疏水阀--概述
CS11H内螺纹自由浮球式蒸汽疏水阀是自动阀门，尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。
二、内螺纹自由浮球式蒸汽疏水阀--工作原理
CS11H 内螺纹自由浮球式蒸汽疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。
三、内螺纹自由浮球式蒸汽疏水阀--结构特点
1、能连续排水、性能稳定、排水量大、漏水量小。
2、能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。
3、有自动排冷空气装置，无汽锁现象，工作平衡无噪音。
四、内螺纹自由浮球式蒸汽疏水阀--主要零件材料
主要零件 | 材料 |
阀体 | 碳钢 |
阀盖 | 碳钢 |
阀座 | 不锈钢 |
过滤器 | 不锈钢 |

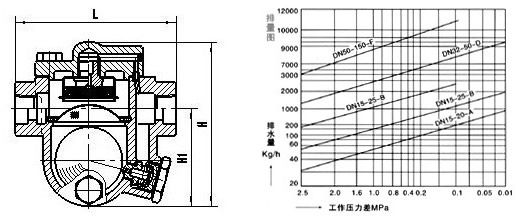

五、主要外形及连接尺寸
尺寸 | 型号 | CS11H-16C |
口径 DN | 15 | 20 | 25 | 32 | 40 | 50 |
L | 150 | 150 | 150 | 270 | 280 | 290 |
H | 195 | 195 | 195 | 250 | 290 | 300 |
H1 | 103 | 103 | 103 | 108 | 108 | 108 |
