DJ41W 不锈钢低温截止阀
一、DJ41W不锈钢低温截止阀--概述
DJ41W不锈钢低温截止阀适用于低温温度在负78．5℃—与超低温负196℃之间，压力PN为1．6～25．0MPa；产品广泛应用于液化气体如氧、氮、氢，特别是液化天然气的生产、运输和贮存装置，其独特的解决方案使产品应用更安全有效。
二、DJ41W不锈钢低温截止阀--执行标准
设计与制造：JB/T7749-95
结构长度：GB/T12221-89
连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
检验与试验：JB/T7749-95
三、DJ41W不锈钢低温截止阀--零件材质
| 型号 | DJ41W/Y-16 | DJ41W/Y-25 |
| 工作压力(MPa) | 1.6 | 2.5 |
| 适用温度(℃) | LC3≥-101，LCB≥-46，LCC≥－46，1Cr18Ni9Ti≥－196 |
| 材料 | 阀体、闸板、阀盖、支架 | LC3、LCB、LCC、1Cr18Ni9Ti |
| 填料 | 浸四氟乙烯石棉绳 |
| 手轮 | QT450-10 |
| 阀杆螺母 | ZCuA110Fe3 |
| 阀杆 | 1Cr18Ni9Ti |
| 垫片 | 低温石棉 |

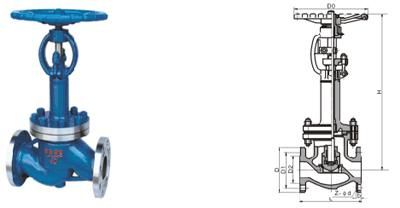

四、DJ41W不锈钢低温截止阀--连接尺寸
| 型号Type | 温度Temperature(℃) | -46℃ | -101℃ | -46℃ |
| 规格Size(mm) | 尺寸Dimension(mm) |
| inch | DN | 颈部长度H |
| DJ41W/H/Y-150/300/600/900 | 1/2″ | 15 | 90 | 110 | 130 |
| 3/4″ | 20 | 100 | 110 | 140 |
| 1″ | 25 | 100 | 120 | 150 |
| 11/4″ | 32 | 110 | 130 | 160 |
| 11/2″ | 40 | 110 | 130 | 160 |
| 2″ | 50 | 110 | 130 | 170 |
| 21/2″ | 65 | 110 | 130 | 170 |
| 3″ | 80 | 120 | 150 | 190 |
| 4″ | 100 | 130 | 160 | 200 |
| 5″ | 125 | 130 | 160 | 200 |
| 6″ | 150 | 140 | 170 | 220 |
| 8″ | 200 | 140 | 170 | 220 |
| 10″ | 250 | 150 | 180 | 240 |
| 12″ | 300 | 150 | 180 | 240 |
| 14″ | 350 | 160 | 190 | 250 |
| 16″ | 400 | 160 | 190 | 250 |
| 18″ | 450 | 160 | 190 | 250 |
| 20″ | 500 | 170 | 200 | 260 |
| 24″ | 600 | 170 | 200 | 260 |
