J41W-16T 黄铜截止阀
一、J41W-16T黄铜截止阀--概述
J41W-16T 黄铜截止阀城建、化工、冶金、石油、制药、食品、饮料、环保等各大行业的防爆气体管路上。

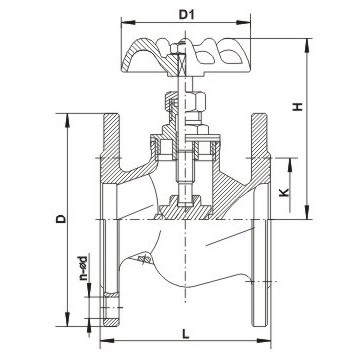

二、J41W-16T黄铜截止阀--主要尺寸及重量
公称压力
PN(Mpa) | 公称通径
DN(㎜) | 尺寸㎜ | 重量
㎏ |
| L | D | D1 | D2 | D6 | b | Do | H | H1 | Z-Φd |
| 1.6 | 15 | 130 | 95 | 65 | 45 | - | 14 | 75 | 110 | 119 | 4-Φ14 | 2 |
| 20 | 150 | 110 | 75 | 55 | - | 14 | 75 | 110 | 120 | 4-Φ14 | 3 |
| 25 | 160 | 115 | 85 | 65 | - | 14 | 75 | 116 | 126 | 4-Φ14 | 4 |
| 32 | 180 | 135 | 100 | 78 | - | 15 | 120 | 143 | 160 | 4-Φ18 | 6.1 |
| 40 | 200 | 145 | 110 | 85 | - | 16 | 120 | 147 | 168 | 4-Φ18 | 8.2 |
| 50 | 230 | 160 | 125 | 100 | - | 16 | 160 | 172 | 194 | 4-Φ18 | 11 |
| 65 | 290 | 180 | 145 | 120 | - | 18 | - | - | - | 4-Φ18 | 28 |
| 80 | 310 | 195 | 160 | 135 | - | 20 | - | - | - | 8-Φ18 | 34 |
| 100 | 350 | 210 | 180 | 155 | - | 20 | - | - | - | 8-Φ18 | 43 |
| 125 | 400 | 245 | 210 | 185 | - | 22 | - | - | - | 8-Φ18 | 70 |
| 150 | 480 | 280 | 240 | 210 | -- | 24 | - | - | - | 12-Φ23 | 95 |
