J41F46 衬氟截止阀
一、J41F46衬氟截止阀--概述
J41F46型衬氟截止阀适用在 -50~150℃ 的各种浓度的氨水、硫酸、盐酸、氢氟酸和各种有机酸、强酸、强氧化剂，还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体，液体介质的管路上使用。
二、J41F46衬氟截止阀--基本结构

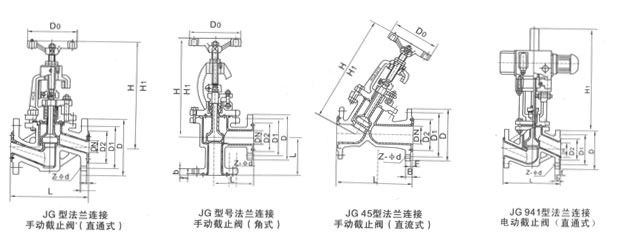

1、塑料衬里J41型直通式、J45型直溜式、J44型角式截止阀、具有结构紧凑、启闭灵活、耐腐蚀性能强，行程短（一般为公称通经1/4）等优点。被广泛应用在石油、化工等管路系统中做截断介质用，但塑料衬里的截止阀严禁用做流量调节，以免节流口处产生的高速介质流冲蚀破坏密封面。
2、阀瓣与阀杆设计为一体结构，用以防止由于管路压力波动造成内件冲出阀体的可能性，结构紧凑，使用安全。
三、J41F46衬氟截止阀--设计规范
遵循GB/T 12233，GB/T12235，ANSI B 16.34标准
四、J41F46衬氟截止阀--主要零部件材料表
| 序号 | 零件名称 | 灰铸铁 | 铸钢 | 不锈耐酸铸钢 | 超低碳不锈耐酸铸钢 |
| Z | C | P | R | PL | RL |
| 1 | 阀体/阀盖 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 球体/阀杆 | 25 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 3 | 衬里/阀座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO |
| 4 | 填料压盖 | WCB | CF8 | CF8M | CF3 | CF3M |
| 5 | 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) |
| 6 | 活节螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 |
| 7 | 阀杆螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 |
| 8 | 紧固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti |
| 9 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 |
| 10 | 手柄 | WCB | WCB | WCB |
五、J41F46衬氟截止阀--驱动方式
手动衬氟截止阀、蜗轮转动衬氟截止阀、气动衬氟截止阀、电动衬氟截止阀
