J11T/J11X 内螺纹截止阀
一、内螺纹截止阀--概述
J11T/J11X 内螺纹截止阀只供全开、全关各类管路或设备上的介质运行之用，不允许作节流用。手轮顺时针旋转为关闭，反之开启，介质流向与阀体箭头一致，不得借助任何杠杆开关。
公称压力：PN1.6MPa
适用介质：水、蒸汽轻质石油及非腐蚀性介质
二、内螺纹截止阀--设计与制造标准
设计与制造：GB12233
结构长度：GB12221
螺纹连接尺寸：GB/T15918.1-93
检验与实验：GB/T13927
三、内螺纹截止阀--主要技术参数
| 型号 | 公称压力 | 试验压力 | 工作温度 | 适用介质 |
| 强度 | 密封 |
| J11T-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水、蒸气 |
| J11X-16 | 1.6 | 2.4 | 1.8 | ≤200 | 水 |
四、内螺纹截止阀--主要零件材料
| 零件名称 | 材料 |
| 阀体、阀盖 | 灰铸铁 |
| 阀杆 | 碳钢 |
| 密封圈 | 黄铜 |
| 手轮 | 灰铸铁 |

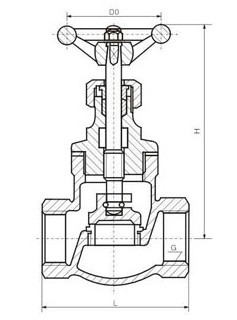

五、内螺纹截止阀--主要外形尺寸
| 型号 | 公称压力 | 尺寸(mm) | 重量kg |
| DN(mm) | L | H | D0 |
J11T-16
J11X-16 | 15 | 65 | 100 | 60 | 0.66 |
| 20 | 75 | 104 | 60 | 0.92 |
| 25 | 90 | 120 | 75 | 1.53 |
| 32 | 105 | 124 | 75 | 1.9 |
| 40 | 120 | 136 | 100 | 2.4 |
| 50 | 140 | 148 | 100 | 3.4 |
