ZDAX47 美标压力平衡式倒装油密封旋塞阀

ZDAX47 美标压力平衡式倒装油密封旋塞阀是以法兰连接方式,结构为油密封直通式结构，旋塞密封面材料为合金钢或不锈钢，压力级等为150Lb～900Lb，阀体材料为碳钢或不锈钢的旋塞阀。适用于公称压力Class150～900Lbs，工作温度 -29～180℃ ,适用于石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质。

全国热线135 2453 5400

详情介绍

ZDAX47 美标压力平衡式倒装油密封旋塞阀

一、美标压力平衡式倒装油密封旋塞阀--概述：

ZDAX47 美标压力平衡式倒装油密封旋塞阀是以法兰连接方式,结构为油密封直通式结构，旋塞密封面材料为合金钢或不锈钢，压力级等为150Lb～900Lb，阀体材料为碳钢或不锈钢的旋塞阀。适用于公称压力Class150～900Lbs，工作温度 -29～180℃ ,适用于石油、化工、制药、化肥、电力行业等各种工况的管路上作切断或接通管路介质。

二、美标压力平衡式倒装油密封旋塞阀--特点：

1、美标压力平衡式倒装油密封旋塞阀产品结构合理、密封可靠、性能优良、造型美观；

2、阀体和密封面间设有油槽，可随时通过油嘴向阀座注入密封油脂，增加密封性能；

3、美标油密封旋塞阀倒装压力平衡的结构，开关动作轻；

4、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

三、美标压力平衡式倒装油密封旋塞阀--性能参数:


型号	压力级
型号	（Lb）
ZDAX47-150(Lb)	150
ZDAX47-300(Lb)	300
ZDAX47-600(Lb)	600
ZDAX47-900(Lb)	900

四、产品零部件材料：


型号	材料
	阀体、阀盖	垫片	塞子、阀杆	O 形圈	填料
ZDAX47-150(Lb)	WCB、CF8、CF8M、CF3、CF3M	柔性石墨+不锈钢	Gr.F6a、F22、F304、F316、F321、F304L、F316L	丁腈橡胶	柔性石墨
ZDAX47-300(Lb)
ZDAX47-600(Lb)
ZDAX47-900(Lb)

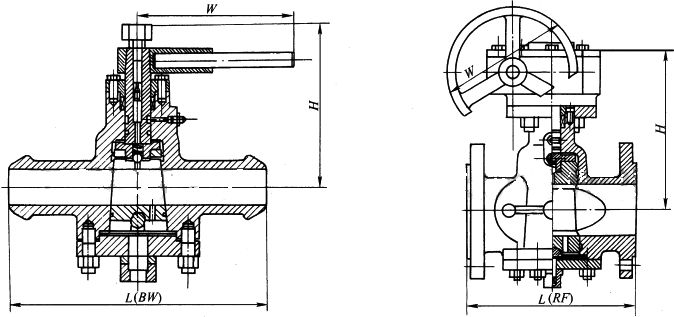

五、产品外形结构尺寸Class150（mm）:


DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	1/2	108	152	180	400	10
20	3/4	117	178	180	400	12
25	1	127	203	185	500	14
32	1 1/2	140	216	200	500	17
40	1 3/4	165	229	210	600	19
50	2	178	267	215	600	21
65	2 1/2	190	305	250	820	29
80	3	203	330	270	820	33
100	4	229	356	300	300	48
125	5	254	381	340	300	75
150	6	267	394	365	320	98
200	8	292	457	400	320	125
250	10	330	533	450	350	171
300	12	356	610	510	380	230
350	14	381	686	590	380	370

六、产品外形结构尺寸Class300（mm）:
DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	1/2	140	152	180	400	12
20	3/4	152	178	180	400	14
25	1	165	203	185	500	16
32	1 1/2	178	216	200	600	19
40	1 3/4	190	229	210	600	999
50	2	216	267	215	820	24
65	2 1/2	241	305	250	1000	31
80	3	283	330	270	1000	36
100	4	305	356	300	300	61
125	5	381	381	340	300	86
150	6	403	457	365	320	130
200	8	419	521	400	320	190
250	10	457	559	450	350	255
300	12	502	635	510	380	380
350	14	762	762	590	380	560

七、产品外形结构尺寸Class600（mm）:
DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	1/2	165	165	180	400	14
20	3/4	190	190	180	400	16
25	1	216	216	185	500	18
32	1 1/2	229	229	200	500	20
40	1 3/4	241	241	210	600	24
50	2	292	292	215	600	29
65	2 1/2	330	330	250	820	35
80	3	356	356	270	820	47
100	4	432	432	300	300	91
125	5	508	508	340	300	129
150	6	559	559	365	320	210
200	8	660	660	400	320	320
250	10	787	787	450	350	660
300	12	838	838	510	380	920
350	14	889	889	590	380	1250

八、产品外形结构尺寸Class900（mm）:
DN	DN/in	L（RF）	L（BW）	H	W	重量/kg
15	1/2	229	229	180	400	17
20	3/4	229	229	180	400	29
25	1	254	254	185	500	21
32	1 1/2	279	279	200	600	24
40	1 3/4	305	305	210	600	30
50	2	368	368	215	820	37
65	2 1/2	419	419	250	1000	44
80	3	381	381	270	1000	65
100	4	457	457	300	300	110
125	5	559	559	340	300	160
150	6	610	610	365	320	255
200	8	737	737	400	320	380
250	10	838	838	450	350	810
300	12	965	965	510	380	1050
350	14	1029	1029	590	380	1460
