ZDAOX43 轨道旋塞阀

ZDAOX43 轨道旋塞阀

一、ZDAOX43 轨道旋塞阀--概述：


ZDAOX43 型轨道旋塞阀：外形接近闸门，并采用法兰连接的方式，阀体内部采用塞子旋转的原理实现启闭。设计原理合理、简单、美观，以满足市场需求。适用于压力级 150～900Lb（1.6～32.0MPa），工作温度 -29～150℃ 的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。

二、ZDAOX43 轨道旋塞阀--工作原理：


轨道旋塞阀全开的状态下，塞子的通道阀体的通道对齐，能保证理想的最低压力降。转动手轮塞子朝阀门的方向转动，同时带动阀片转动90度，当继续转动手轮，塞子将会下压，使阀门向两侧张开，阀片将紧紧的压在阀座上，使阀门关闭；当手轮向反方向转动时，首先使塞子向上运动，使阀片于阀座脱离，继续转动手轮，使塞子带动阀片转动 90 度，最后塞子的通道于阀体的通道对齐，使阀门处于全开的状态。

三、ZDAOX43 轨道旋塞阀--特点：


 1、轨道旋塞阀在开启的过程中阀片和阀座处于脱离状态，开关的过程是零摩擦，不会使密封面磨损。

2、塞子转动灵活，又可以保证进、出口端和中法兰连接端的密封，同时密封采用软密封（氟橡胶），密封性是通过阀片四周的密封圈来实现的。

3、独特的燕尾槽保护和固定密封圈，使密封在关闭时为零泄露。

4、使用介质范围广，不受安装方向的限制。无振动，噪声小。

四、ZDAOX43 轨道旋塞阀--安装注意事项:

在安装旋塞阀时，为了防止损坏旋塞阀，并保证充分发挥旋塞阀的工作性能，应注意如下四点内容：

1.要确保阀门处于开启状态。先对管道加热。尽可能多的将热从管道传递到旋塞阀。避免延长旋塞阀本身的加热时间。

2.使用纱布或钢丝刷清除管道和切割部位，使其金属表面发光发亮。建议不要使用钢丝绒。

3.先沿着垂直方向切割管道，并修整、去除毛刺，测量管径。

4.在管道的外面和焊接罩的内部涂上焊剂，焊剂必须完全覆盖焊接表面。请有节制地使用焊剂。



五、ZDAOX43 轨道旋塞阀--主要性能参数:

六、ZDAOX43 轨道旋塞阀--零部件材料：

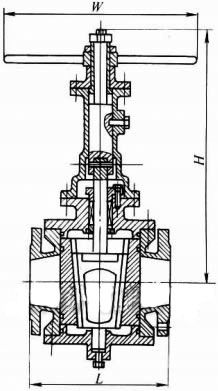

七、ZDAOX43-150(Lb) 外形尺寸（mm）:
