Z73X、Z373X型PN2.5~PN16铁制对夹式平板闸阀（浆液阀）

‌Z73X浆液阀‌是一款手动浆液阀，具有多种结构形式和密封方式。其主要结构包括阀体、密封圈、闸板、阀杆等部件，这些部件的材料选择根据介质和温度的不同而有所变化。适用于多种介质，如糖浆、纸浆、泥浆、污水、煤浆等，在矿山、电厂、城市污水处理、食品、造纸、医药等领域有广泛的应用‌。

全国热线135 2453 5400

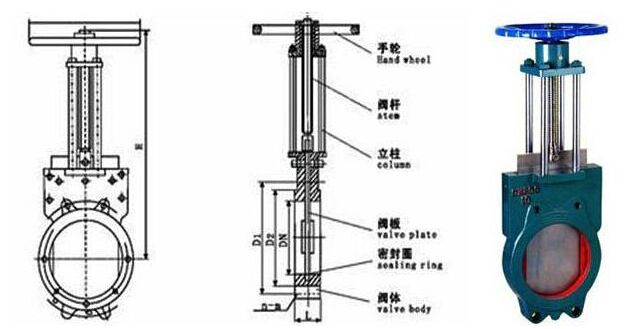

‌Z73X浆液阀‌是一款手动浆液阀，具有多种结构形式和密封方式。其主要结构包括阀体、密封圈、闸板、阀杆等部件，这些部件的材料选择根据介质和温度的不同而有所变化。适用于多种介质，如糖浆、纸浆、泥浆、污水、煤浆等，在矿山、电厂、城市污水处理、食品、造纸、医药等领域有广泛的应用‌。

设计制造：JB/T 8691-98

结构长度：GB/T 15188.2-94

法兰连接尺寸：GB/T 9113-2000

阀门检查和试验：GB/T 13927-92

Z73X、Z373X 型 PN2.5、PN6 铸铁对夹式浆液阀主要外形及结构尺寸（mm）
DN	结构长度①		D1	D2	Z73X			Z373X		Z73X	Z373X
DN	L1	L2	D1	D2	H	H1	D0	H	型号	L1/L2
400	80	110	495	463	1026	1426	500	—	—	131/210	—
450	90	114	550	518	1128	1578	500	—	—	200/260	—
500	90	132	600	568	1225	1725	500	—	—	227/327	—
600	100	154	705	667	1466	2066	700	1640	BA-1	347	425
700	—	165	810	772	—	—	—	1930		—	750
800	—	190	920	878	—	—	—	2225		—	1050
900	—	203	1020	978	—	—	—	2520	BA-2	—	1350
1000	—	216	1120	1078	—	—	—	2805	BA-2	—	1650

① 图中未注出，下同。

Z73X、Z373X 型 PN10 铸铁对夹式浆液阀主要外形及结构尺寸（mm）
DN	结构长度		D1	D2	Z73X			Z373X		Z73X	Z373X
DN	L1	L2	D1	D2	H	H1	D0	H	型号	L1/L2
50	40	43	125	9	306	356	240	—	—	10	—
65	40	46	145	118	317	382	240	—	—	11	—
80	50	46	160	132	336	416	240	—	—	13	—
100	50	52	180	156	374	474	280	—	—	16	—
125	50	56	210	184	446	571	280	—	—	20	—
150	60	56	210	184	446	571	280	—	—	38	—
200	60	60	295	266	610	810	360			41
250	70	68	350	319	695	945	400	—	—	76	—
350	80	78	460	429	895	1245	400	—	—	150	—
400	120	102	515	480	1120	1520	500	—	—	288	—
450	120	114	565	530	1320	1170	500	—	—	328	—
500	132	132	620	582	1410	1910	500	—	—	425	—
600	140	154	725	682	1540	2140	700	1640		491	660
700	—	165	840	794	—	—	—	1930	BA-1		800
800	—	190	950	901	—	—	—	2225	BA-1		1200
900	—	203	1050	1001	—	—	—	2520	BA-2		1550
1000	—	216	1160	1112	—	—	—	2805	BA-2	—	1900

Z73X、Z373X 型 PN16 铸铁对夹式浆液阀主要外形及结构尺寸（mm）
DN	结构长度		D1	D2	结构长度 L1			结构长度 L2			重量/kg
DN	L1	L2	D1	D2	H	H1	H0	H	H1	D0	手动 L1/L2
50	60	40	125	99	270	330	240	296	347	240	20/14
65	60	40	145	118	299	364	240	301	367	240	24/18
80	70	50	160	132	320	400	280	326	410	240	27/22
100	70	50	180	156	356	463	280	374	476	280	30/24
125	80	50	210	184	520	645	280	414	541	280	54/42
150	90	60	240	211	567	717	360	488	650	360	66/50
200	100	60	295	266	705	905	360	533	754	360	101/82
300	120	80	410	370	900	1200	400	796	1097	400	181/143
350	120	92	470	430	1000	1350	400	895	1245	400	238/197
400	140	120	525	482	1135	1535	500	1285	1455	400	293/268
