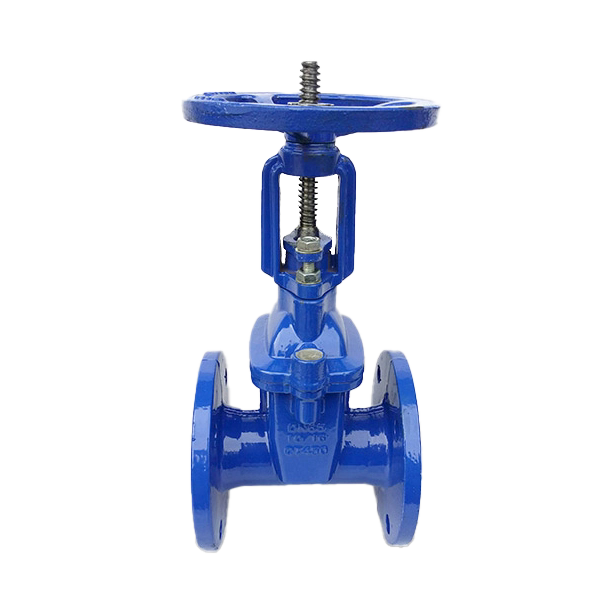

Z40X型PN10、PN16弹性座封闸阀
一、产品概述
Z40X-10和Z40X-16型弹性座封闸阀应用于水处理、给排水系统，主要区别在于额定工作压力不同。两者均具弹性座封设计、双向密封、结构简单、耐腐蚀性强及开启关闭平顺等特点，广泛应用于自来水厂、污水处理站、楼宇给排水管网以及其他需要控制液体流量的地方。
二、产品特点
型号：Z40X | 品牌：网野 |
连接形式：法兰 | 主体材料：不锈钢 |
公称通径：200mm | 适用介质:水 |
材质：不锈钢 | 密封形式：硬密封型 |
标准：国标、美标 | 外形：大型 |
三、产品采用标准
设计制造标准：CJ/T 216-2005、JB/T6376-2005
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
四、主要外形尺寸
Z40X-10、Z40X-16 型弹性座封闸阀主要外形及结构尺寸（mm） |
DN | L/mm | D/mm | D1 | z×Φd | B/mm | H/mm |
mm | in | PN10 | PN16 | PN10 | PN16 |
50 | 2 | 178 | 165 | 125 | 4×Φ19 | 19 | 340 |
65 | 2.5 | 190 | 185 | 145 | 4×Φ19 | 19 | 370 |
80 | 3 | 203 | 200 | 160 | 8×Φ19 | 19 | 410 |
100 | 4 | 229 | 220 | 180 | 8×Φ19 | 19 | 450 |
125 | 5 | 254 | 250 | 210 | 8×Φ19 | 19 | 480 |
150 | 6 | 267 | 285 | 240 | 8×Φ23 | 19 | 550 |
200 | 8 | 292 | 340 | 295 | 8×Φ23 | 12×Φ23 | 20 | 630 |
250 | 10 | 330 | 405 | 350 | 355 | 12×Φ23 | 12×Φ28 | 22 | 750 |
300 | 12 | 356 | 460 | 400 | 410 | 12×Φ23 | 12×Φ28 | 24.5 | 820 |
350 | 14 | 381 | 520 | 460 | 470 | 12×Φ23 | 12×Φ28 | 26.5 | 980 |
400 | 16 | 406 | 580 | 515 | 525 | 16×Φ28 | 16×Φ31 | 28 | 1010 |
450 | 18 | 432 | 640 | 565 | 585 | 20×Φ28 | 20×Φ31 | 30 | 1270 |
500 | 20 | 457 | 715 | 620 | 650 | 20×Φ28 | 20×Φ34 | 31.5 | 1270 |
600 | 24 | 508 | 810 | 840 | 725 | 770 | 20×Φ31 | 20×Φ37 | 36 | 1390 |
